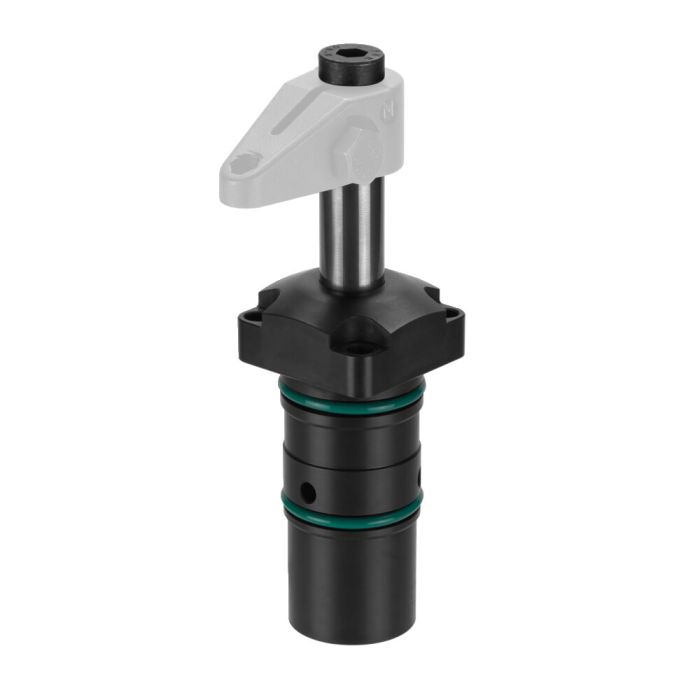

Grampo giratório, modelo de encaixe
Concepção:
Revestimento do cilindro em aço endurecido e polido. biela do pistão endurecido. Biela do pistão com rosca interna e posicionamento do braço de fixação. Separador na biela do pistão. Volume de fornecimento sem braço de fixação. Alimentação de óleo através de canal de óleo no corpo do dispositivo.
Aplicação:
O grampo giratório é aplicado nos dispositivos de aperto onde especialmente as peças de trabalho devem ficar acessíveis e ser colocadas por cima. Com os grampos especiais (disponíveis a pedido) também é possível apertar peças de trabalho mais complexas.
Características:
O movimento giratório é executado por três guias de esferas, o que permite uma precisão mais elevada de posicionamento e repetição e uma vida útil mais longa.
Observação:
O curso do êmbolo é conduzido com esferas, por isso ter em conta o fluxo volumétrico Q máx. É preciso ter em consideração o comprimento do braço de fixação e o peso do mesmo. Na montagem de acessórios no pistão não pode ser exercida força sobre os pistões. A fim de compensar as diferenças de altura na peça de trabalho, a tensão vertical deve ser de 50% do curso de fixação. Na colocação em funcionamento observar uma perfeita purga. Para o estrangulamento do fornecimento de óleo pode ser utilizada opcionalmente a válvula de estrangulamento de retenção nº 6916-12-01 em G1/8 e 6916-12-04 em G1/4. Estão disponíveis outros ângulos de rotação.
Fórmula para determinação do momento total de inércia da massa e do fluxo volumétrico:
Momento total de inércia da massa Jges. [kgm²]
Momento de inércia de massa do braço de fixação JH [kgm²]
Momento de inércia da massa do pistão JK [kgm²]
Massa do braço de fixação mH [kg]
Distância do centro de gravidade Ls [m]
Jges. = JK + JH + mH x Ls² [kgm²]
Fluxo volumétrico Qmax. [cm³/s]
Extensão volumétrica Vol.sp [cm³]
Tempo mínimo de fixação admissível tmin. admissível [s]
Qmax. = Vol.sp / tmin. zul. [cm³/s]
Braços de fixação correspondentes são 6951-XX.
Sp = fixar, Lo = soltar, terminação do nº de artigo: -21 = de ação dupla, giratório para a direita / -22 = de ação dupla, giratório para a esquerda
* Dados com braço de fixação, padrão
| N.º de encomenda | 556956 |
|---|---|
| Força de aperto máx. [kN] | 8 |
| Tipo de comando | Dupla ação |
| Curso [mm] | 24 |
| Fixação | Modelo de encaixe |
| Sentido de rotação | Giratório para a direita |
