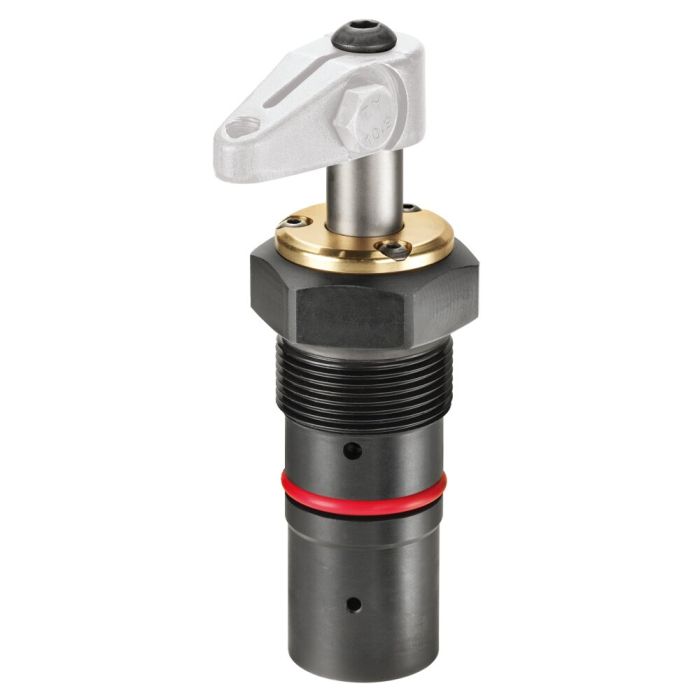

Grampo giratório, modelo roscado, modelo de precisão
Concepção:
Revestimento do cilindro em aço endurecido e polido. Biela do pistão endurecida e cromada. Biela do pistão com rosca interna. Separador na biela do pistão. Volume de fornecimento sem braço de fixação. Alimentação de óleo através de canal de óleo no corpo do dispositivo.
Aplicação:
O grampo giratório é aplicado nos dispositivos de aperto onde especialmente as peças de trabalho devem ficar acessíveis e ser colocados por cima. Com os braços de aperto especiais (disponíveis a pedido) também é possível apertar peças de trabalho mais complexas.
Características:
O movimento giratório é executado por três guias de esferas, o que permite uma precisão mais elevada de posicionamento e repetição e uma vida útil mais longa.
Observação:
O curso do êmbolo é conduzido com esferas, por isso ter em conta o fluxo volumétrico Q máx. É preciso ter em consideração o comprimento do braço de fixação e o peso do mesmo. Na montagem de acessórios no pistão não pode ser exercida força sobre os pistões. Na colocação em funcionamento assegure-se de uma ventilação em perfeitas condições.
Sp = fixar, Lo = soltar, terminação do nº de artigo: -21 = de ação dupla, giratório para a direita / -22 = de ação dupla, giratório para a esquerda
* Dados com braço de fixação, padrão
| N.º de encomenda | 554492 |
|---|---|
| Força de aperto máx. [kN] | 2 |
| Tipo de comando | Dupla ação |
| Curso [mm] | 14.5 |
| Fixação | Modelo roscado |
| Sentido de rotação | Giratório para a esquerda |
