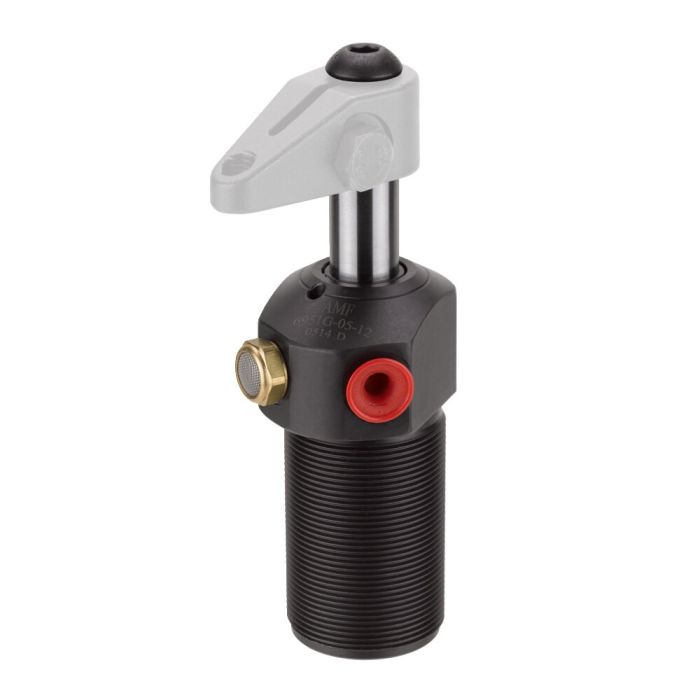

Grampo giratório, roscado com flange

Concepção:
Revestimento do cilindro em aço endurecido e polido. Biela do pistão endurecida e cromada. Biela do pistão com rosca interna e posicionamento de braço de fixação. Separador na biela do pistão. Mola de retorno em aço inoxidável. Material fornecido sem braço de fixação. Alimentação de óleo através de conexão roscada.

Aplicação:
O grampo giratório é aplicado nos dispositivos de aperto onde especialmente as peças de trabalho devem ficar acessíveis e ser colocadas por cima. Com os braços especiais (disponíveis a pedido) também é possível apertar peças de trabalho mais complexas.

Características:
Disponíveis todos os tamanhos de cilindros com ação simples e ação dupla. O movimento giratório é executado através de uma guia de esferas patenteada.

Observação:
O curso do pistão é conduzido, sendo por isso necessário ter em conta o fluxo volumétrico Q máx. É preciso ter em consideração o comprimento do braço de fixação e o peso do mesmo. Na montagem de acessórios no pistão não pode ser exercida força sobre os pistões. Na aplicação em cilindros de simples ação existe o perigo do líquido ser aspirado. Aqui a ventilação deve ser deslocada para uma área limpa e protegida através de uma tubagem de ligação. Na colocação em funcionamento ter em mente uma boa ventilação. Para la fixação também podem ser utilizadas porcas ranhuradas DIN 70852.
Estão disponíveis outros ângulos de rotação.

Terminação do nº de artigo: -11 = de ação dupla, giratório para a direita / -12 = de ação simples, giratório para a esquerda

* Dados com braço de fixação, padrão
