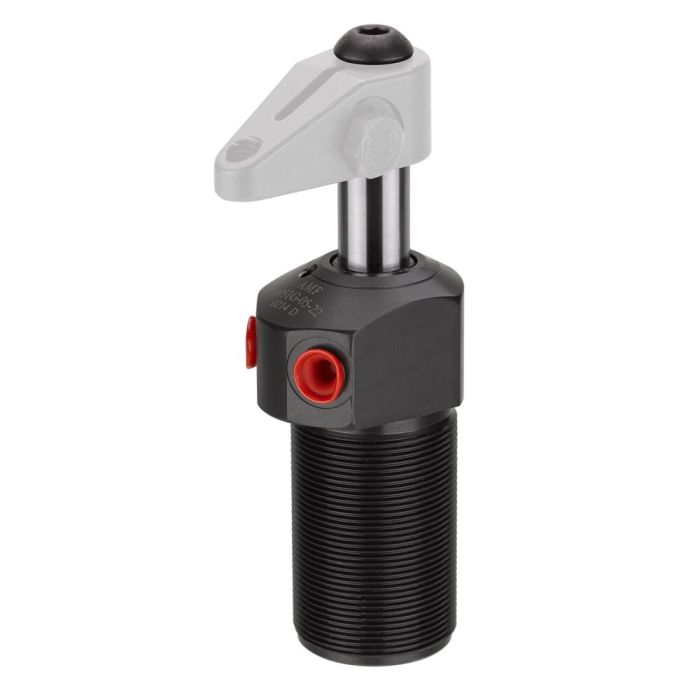

Grampo giratório, roscado com flange
Concepção:
Revestimento do cilindro em aço endurecido e polido. Biela do pistão endurecida e cromada. Biela do pistão com rosca interna e posicionamento de braço de fixação. Separador na biela do pistão. Material fornecido sem braço de fixação. Alimentação de óleo através de conexão roscada.
Aplicação:
O grampo giratório é aplicado nos dispositivos de aperto onde especialmente as peças de trabalho devem ficar acessíveis e ser colocadas por cima. Com os braços especiais (disponíveis a pedido) também é possível apertar peças de trabalho mais complexas.
Características:
Disponíveis todos os tamanhos de cilindros com ação simples e ação dupla. O movimento giratório é executado através de uma guia de esferas patenteada.
Observação:
O curso do pistão é conduzido, por isso considerar o fluxo volumétrico Q máx. É preciso levar em consideração o comprimento do braço de fixação e o peso do mesmo. Na montagem de acessórios no pistão não pode ser exercida força sobre os pistões. Na colocação em funcionamento certifique-se de uma perfeita ventilação. Para a fixação também podem ser usadas porcas ranhuradas DIN 70852.
Estão disponíveis outros ângulos de rotação.
Sp = fixar, Lo = soltar, terminação do nº de artigo: -21 = de ação dupla, giratório para a direita / -22 = de ação dupla, giratório para a esquerda / -210 = de ação dupla, giratório para a direita, curso de aperto longo / -220 = de ação dupla, giratório para a esquerda, curso de aperto longo
* Dados com braço de fixação, padrão
| N.º de encomenda | 68650 |
|---|---|
| Força de aperto máx. [kN] | 5.6 |
| Tipo de comando | Dupla ação |
| Curso [mm] | 14.5 |
| Fixação | Roscado com flange |
| Sentido de rotação | Giratório para a direita |
