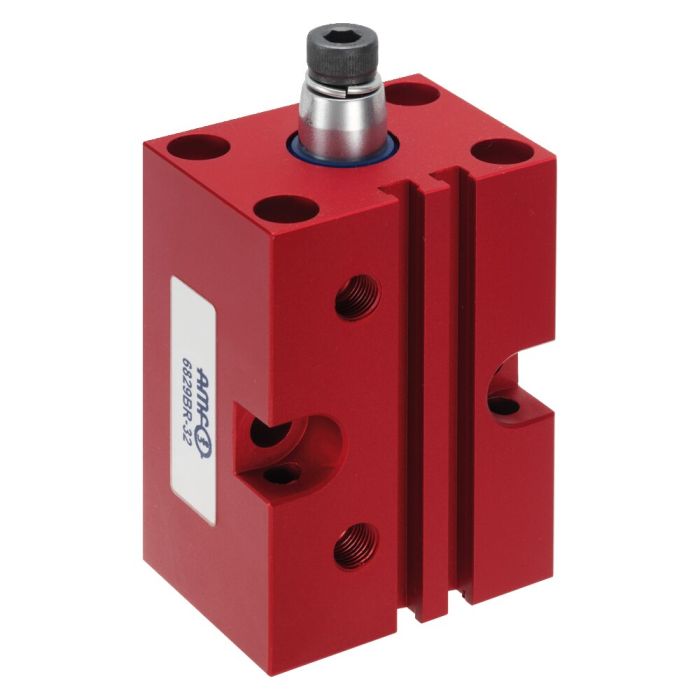

Grampo pneumático giratório, versão bloco

Tamanho 32, força de aperto máx. 0,27 kN, giratório para a direita

N.º de encomenda

91538

dupla ação
Pistão inoxidável polido. Corpo em alumínio adonizado.
Superfícies resistentes ao desgaste, protegidas por camada de HART-COAT®. Com pistão magnético para acionamento de sensor de fim de curso. Incluindo parafusos e arruelas de pressão para um ajuste prévio mais fácil da posição do braço de fixação.

Possibilidades de fixação:
- através do orifício transversal pela frente ou por trás
- por cima com parafusos de cilindro longos ISO 4762 (DIN 912)
- de baixo em orifícios roscados

Acessórios (não incluídos):
- braço de aperto nº 6829SP
- parafuso de aperto nº 6880

Variantes do produto

N.º de encomenda	Tam.	giratório para a direita	giratório para a esquerda	F3 [kN]	Rosca de conexão para parafuso de aperto	Peso [g]
91397	12	-	✓	0,03	M 4	200
91405	16	-	✓	0,06	M 4	300
91413	20	-	✓	0,08	M 6	400
91421	25	-	✓	0,17	M 6	600
91439	32	-	✓	0,27	M 8	800
91447	40	-	✓	0,45	M 8	920
91454	50	-	✓	0,70	M12	1000
91462	63	-	✓	1,10	M12	1150
91496	12	✓	-	0,03	M 4	200
91504	16	✓	-	0,06	M 4	300
91512	20	✓	-	0,08	M 6	400
91520	25	✓	-	0,17	M 6	600
91538	32	✓	-	0,27	M 8	800
91546	40	✓	-	0,45	M 8	920
91553	50	✓	-	0,70	M12	1000
91561	63	✓	-	1,10	M12	1150

N.º de encomenda	C	ØD2	D3	ØD4	E	F	H	H1	H2	H3	H4	H5	H7	H8	I	k	m	M1	N	O	P	R	T8	ØW	Ø dos pistões	Y Curso de aperto*	Curso
91397	-	4,3	M 5	4,3	25	35	76	105	70	15	26	21	11	51	12	10	31	20	40	M 5	24	M 5	5	8	12	8,5	17,5
91405	-	4,3	M 5	4,3	30	41	76	105	70	15	26	21	11	51	12	13	31	21	42	M 5	28	M 5	4,5	8	16	8,5	17,5
91413	20	5,5	M 6	5,5	35	48	80	125	74	20	24	22	17	44,5	16	5	36	11,5	46	M 8	30	M 5	4,5	12	20	14	27
91421	20	6,5	M 8	8,5	35	50	83	125	78	20	32	-	17	44,5	16	7,5	40	17	55	M 8	35	M 5	5	14	25	14	27
91439	30	6,5	M 8	8,5	40	60	96	145	90	20	43	-	22	50	19	7,5	45	18	60	M 8	45	G1/8	6,5	16	32	15,5	30
91447	37	8,5	M10	8,5	45,5	70	96	145	90	25	40	-	20	52	19	9	52	22	70	M 8	55	G1/8	8	16	40	15,5	30
91454	46	8,5	M10	10,5	49	80	106	162	100	30	45	-	25	53,5	25	9,5	66	25	85	M10	65	G1/8	6,5	20	50	15	31
91462	60	10,5	M12	10,5	52,5	90	106	162	100	30	36	-	28	53	25	10	80	30	100	M10	80	G1/8	8,5	20	63	15	31
91496	-	4,3	M 5	4,3	25	35	76	105	70	15	26	21	11	51	12	10	31	20	40	M 5	24	M 5	5	8	12	8,5	17,5
91504	-	4,3	M 5	4,3	30	41	76	105	70	15	26	21	11	51	12	13	31	21	42	M 5	28	M 5	4,5	8	16	8,5	17,5
91512	20	5,5	M 6	5,5	35	48	80	125	74	20	24	22	17	44,5	16	5	36	11,5	46	M 8	30	M 5	4,5	12	20	14	27
91520	20	6,5	M 8	8,5	35	50	83	125	78	20	32	-	17	44,5	16	7,5	40	17	55	M 8	35	M 5	5	14	25	14	27
91538	30	6,5	M 8	8,5	40	60	96	145	90	20	43	-	22	50	19	7,5	45	18	60	M 8	45	G1/8	6,5	16	32	15,5	30
91546	37	8,5	M10	8,5	45,5	70	96	145	90	25	40	-	20	52	19	9	52	22	70	M 8	55	G1/8	8	16	40	15,5	30
91553	46	8,5	M10	10,5	49	80	106	162	100	30	45	-	25	53,5	25	9,5	66	25	85	M10	65	G1/8	6,5	20	50	15	31
91561	60	10,5	M12	10,5	52,5	90	106	162	100	30	36	-	28	53	25	10	80	30	100	M10	80	G1/8	8,5	20	63	15	31

Detalhes

Observação:
Os interruptores correspondentes para o accionamento de sensores encontram-se disponíveis sob o nº de encomenda 392241.
Modelo: Cabo PUR de 0,3 m com conector M8 e porca serrilhada giratória.
Função de comutação: Contacto de fecho. Saída: PNP. Operar apenas com ar lubrificado.

F3 = a 6 bar de pressão de funcionamento máxima permitida

* Os elementos de fixação somente devem sofrer esforços dentro do curso de fixação Y.

Especificações técnicas

Mais informação
N.º de encomenda	91538
Tipo de produto	Grampo pneumático giratório
Força de aperto máx. [kN]	0.27
Größe Schnellspanner	32
Material	Alumínio, adonizado na cor vermelha
Sentido de rotação	Giratório para a direita
