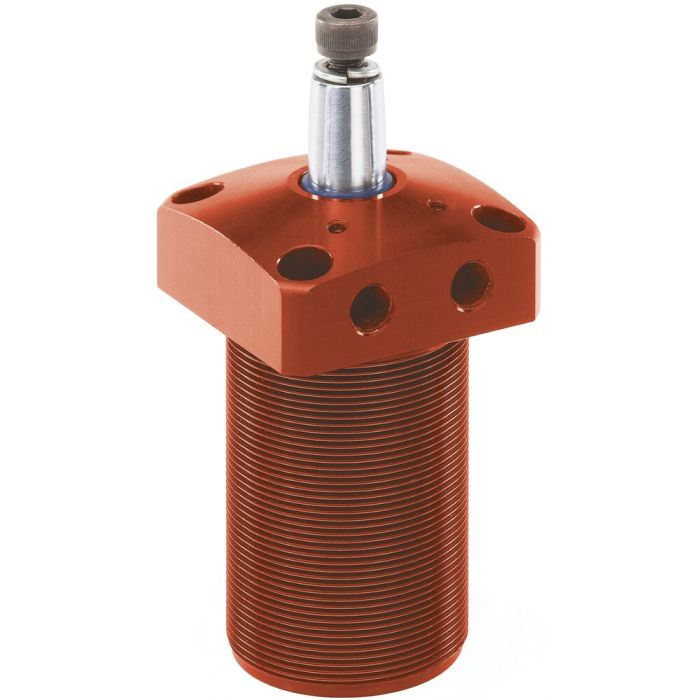

Grampo pneumático giratório, versão com flange

Tamanho 40, força de aperto máx. 0,45 kN, giratório para a direita

N.º de encomenda

93500

dupla ação
Para montagem rebaixada em dispositivos. Ambas as ligações de ar comprimido estão no flange. Pistão inoxidável polido.
Corpo em alumínio anodizado. Superfícies resistentes ao desgaste, protegidas por camada de HART-COAT®. Inclui parafusos e arruelas de pressão para um ajuste prévio mais fácil da posição do braço de fixação.

Possibilidades de fixação:
- de cima com os parafusos cilíndricos através do flange
- de baixo com contra-porca, de aperto contra o dispositivo e flange
- de cima com contra-porca, de aperto contra o dispositivo

Acessórios (não incluídos):
- braço de aperto nº 6829SP
- porca nº 6829N
- parafuso de aperto nº 6880

Variantes do produto

N.º de encomenda	Tam.	giratório para a direita	giratório para a esquerda	F3 [kN]	Rosca de conexão para parafuso de aperto	Peso [g]
560010	20	✓	-	0,08	M6	300
560011	16	✓	-	0,06	M4	180
560012	12	✓	-	0,03	M4	130
560018	12	-	✓	0,03	M4	130
560019	16	-	✓	0,06	M4	180
560020	20	-	✓	0,08	M6	300
93484	25	✓	-	0,17	M6	500
93492	32	✓	-	0,27	M8	650
93500	40	✓	-	0,45	M8	800
93518	50	✓	-	0,70	M12	920
93526	63	✓	-	1,10	M12	1080
93559	25	-	✓	0,17	M6	500
93567	32	-	✓	0,27	M8	650
93575	40	-	✓	0,45	M8	800
93583	50	-	✓	0,70	M12	920
93591	63	-	✓	1,10	M12	1080

N.º de encomenda	ØD2	D3	E	F	G	G6	H	H1	H2	H3	H5	H6	I	m	O	P	R	ØW	Ø dos pistões	Y Curso de aperto*	Curso
560010	4,5	M35x1,5	27,5	48	30,5	14	26	107	65	20	10	9	16	41	M8	54	M5	12	20	15	27
560011	4,5	M30x1,5	23	41	26,5	12	25	105	50	20	11	9	12	36	M5	47	M5	8	16	8,5	17,5
560012	4,5	M25x1,5	18,7	35	23	10	25	105	50	20	11	9	12	33	M5	43	M5	8	12	8,6	17,6
560018	4,5	M25x1,5	18,7	35	23	10	25	105	50	20	11	9	12	33	M5	43	M5	8	12	8,6	17,6
560019	4,5	M30x1,5	23	41	26,5	12	25	105	50	20	11	9	12	36	M5	47	M5	8	16	8,5	17,5
560020	4,5	M35x1,5	27,5	48	30,5	14	26	107	65	20	10	9	16	41	M8	54	M5	12	20	15	27
93484	5,5	M40x1,5	25	50	37	23	30	135	62	25	15	11,5	16	50	M8	66	M5	14	25	13	26
93492	6,5	M50x1,5	30	60	45	23	30	152	73	25	13	10,5	19	60	M8	80	G1/8	16	32	14	28
93500	6,5	M55x1,5	37,5	70	50	26	30	152	73	25	13	10,5	19	65	M8	87	G1/8	16	40	16	30
93518	8,5	M65x1,5	42,5	80	58	32	30	164	80	25	11	10,5	25,5	75	M10	100	G1/8	20	50	16	32
93526	8,5	M80x1,5	45	90	70	35	30	164	80	25	11	10,5	25,5	90	M10	118	G1/8	20	63	14	30
93559	5,5	M40x1,5	25	50	37	23	30	135	62	25	15	11,5	16	50	M8	66	M5	14	25	13	26
93567	6,5	M50x1,5	30	60	45	23	30	152	73	25	13	10,5	19	60	M8	80	G1/8	16	32	14	28
93575	6,5	M55x1,5	37,5	70	50	26	30	152	73	25	13	10,5	19	65	M8	87	G1/8	16	40	16	30
93583	8,5	M65x1,5	42,5	80	58	32	30	164	80	25	11	10,5	25,5	75	M10	100	G1/8	20	50	16	32
93591	8,5	M80x1,5	45	90	70	35	30	164	80	25	11	10,5	25,5	90	M10	118	G1/8	20	63	14	30

Detalhes

Observação:
Os orifícios de fixação no flange são iguais ao flange rosqueado nº 6829GF.
Operar apenas com ar lubrificado.

F3 = a 6 bar de pressão de funcionamento máxima permitida

* Os elementos de fixação somente devem sofrer esforços dentro do curso de fixação axial Y.

Especificações técnicas

Mais informação
N.º de encomenda	93500
Tipo de produto	Grampo giratório
Força de aperto máx. [kN]	0.45
Größe Schnellspanner	40
Material	Alumínio, adonizado na cor vermelha
Sentido de rotação	Giratório para a direita
