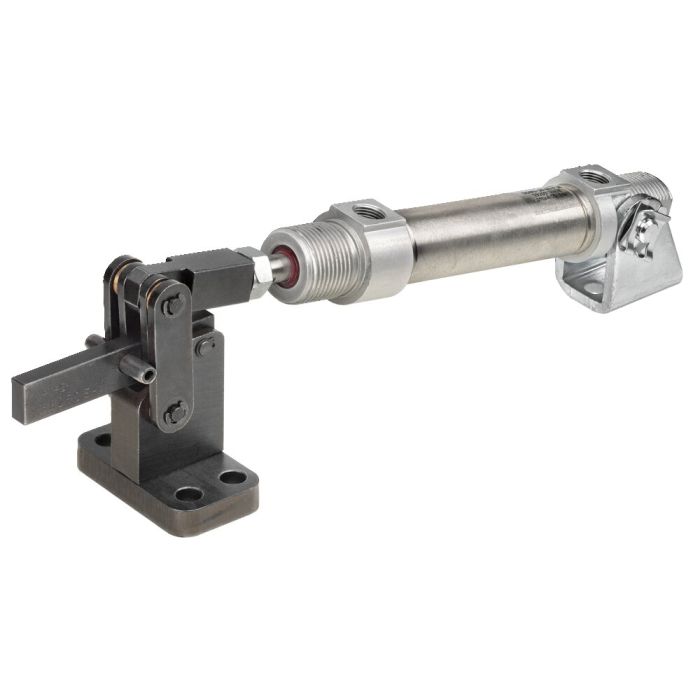

Grampo pneumático pesado
Aplicação:
Estes grampos são fabricados com os requisitos de qualidade da construção de máquinas sendo recomendados para aplicação em máquinas automáticas Transfer e máquinas especiais. A posição de abertura e a posição de aperto do braço de fixação podem ser controlados eletricamente
permitindo integrar este grampo em processos de automatização.
Observação:
Os interruptores de aproximação correspondentes para acionamento de sensores de fim de curso e o kit de montagem de fixação devem ser pedidos separadamente.
F3 e F4 = força máx. de fixação atingida com 6 bar.
Vn = Consumo de ar por ciclo duplo em dm³ com 6 bar.
Pistões-Ø = diâmetro de cilindro necessário para força de acionamento F5 a 6 bar da pressão de funcionamento.
| N.º de encomenda | 92106 |
|---|---|
| Tipo de produto | Grampos verticais |
| Força de aperto máx. [kN] | 1 |
| Größe Schnellspanner | 0 |
| Material | Aço, polido |
| Características especiais | Modelo pesado |
