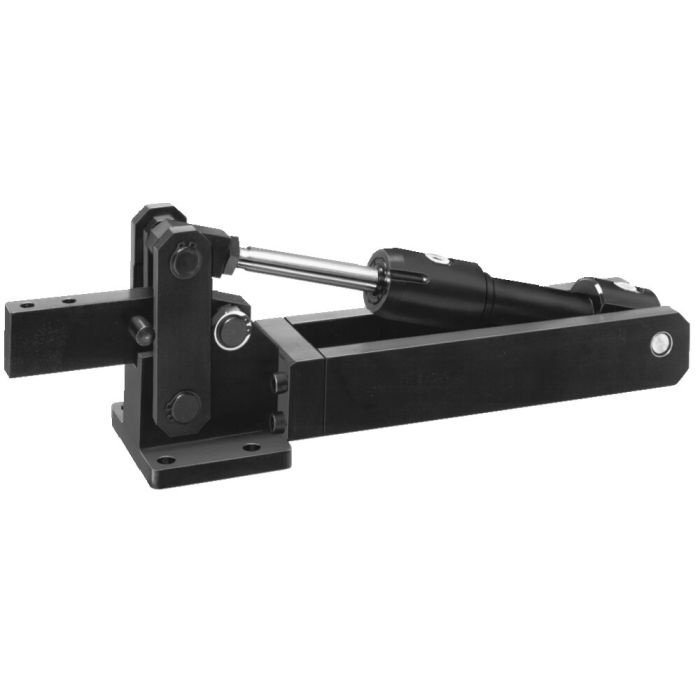

Grampo rápido, hidráulico

Concepção:
Aço temperado polido, com cilindro hidráulico montado pronto para montar, para a comutação normal (ver esquema de comutação, imagem 1) ou comutação diferencial (ver esquema de comutação, imagem 2). Alimentação de óleo através de conexão roscada.

Aplicação:
O fixador é adequado sobretudo para a montagem em máquinas Transfer e máquinas especiais. No braço de aperto maciço podem ser montadas as pontas de pressão preferidas. Na conexão, a superfície diferencial A2 do cilindro é diretamente ligada ao P do gerador de pressão (esquema de ligações, imagem em baixo), enquanto a superfície completa do pistão é ligada através de uma válvula de distribuição 3/2.

Características:
O fixador, na qualidade da máquina, não necessita de manutenção devido a eixos temperados e retificados, que funcionam em buchas de Teflon. Através do cilindro hidráulico montado a força de aperto possível é a mesma que a força de retenção permitida. O maior ângulo de abertura permite o manuseio fácil de peças de trabalho.

Observação:
Por favor tenha em consideração os valores máximos de pressão indicados na tabela acima.

* com p máx. ou pD máx.
** pD = Pressão com comutação diferencial
