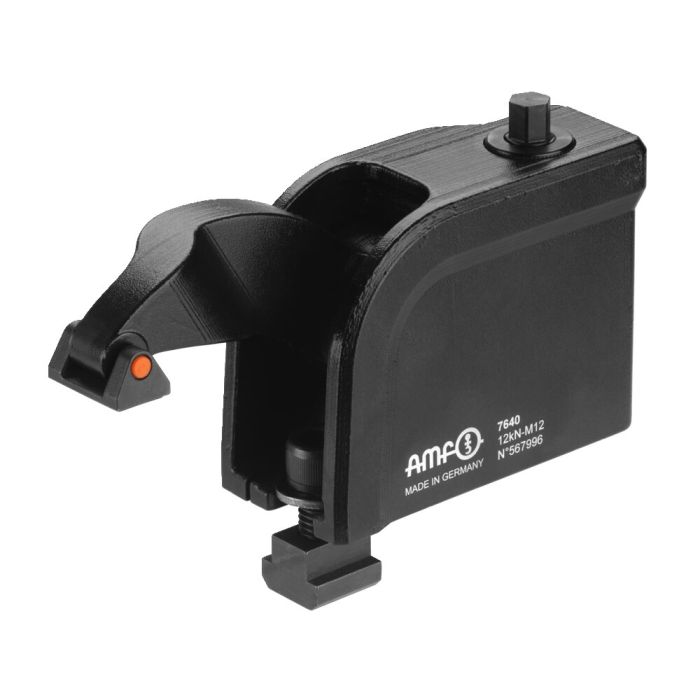

Grampos compactos
Aplicação:
Monte o grampo compacto na mesa de máquina usando o kit de montagem de fixação 7640BFS, depois o posicione e fixe à mesa de máquina com o torque de aperto especificado. Fixe a peça de trabalho (observe o torque de aperto).
Observação:
- Use apenas o conjunto de fixação AMF correspondente 7640BFS.
- Caso seja usado o elemento tensor sem porca de ranhura em T DIN508, a resistência à tração da placa de encaixe deve ser de pelo menos 900 N/mm²!
- Não limpe com ar comprimido.
Vantagens:
- Fixação contínua
- Forças de aperto 12kN / 16kN
- Construção compacta
- A escala de altura permite a pré-seleção rápida da altura de aperto
- Ponta de pressão montada fixa
- Repelente de sujeira e de lascas
- O braço de fixação curvo garante uma fixação vertical e confiável do parafuso de fixação com torque definido
- O grampo compacto pode ser ligado ao elemento intermediário 7640Z sem parafusos por meio de um novo tipo de fecho rápido
| N.º de encomenda | 567997 |
|---|---|
| Tipo de produto | Grampos compactos |
| Tamanho/carga estática [kN] | 16 |
| Ranhura [mm] | 14 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Elemento intermediário com fecho rápido Nr. 567998 Tamanho 12/16, ranhura 14 mm, palete M12, altura 80 mm
- Conjunto de ponta de pressão Nr. 567999 Tamanho 12/16, modelo ondulado, prisma transversal, prisma longitudinal e plástico
- Tensor de força em 3 níveis Nr. 559879 Tamanho 30, carga máx. estática 30 kN, palete M12, altura 13-129 mm
