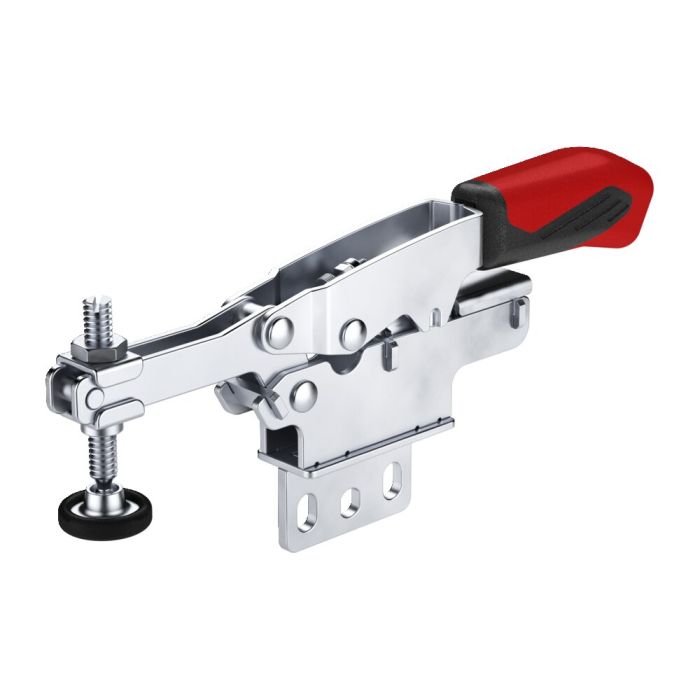

Grampos horizontais com altura de aperto variável

Com braço de suporte aberto e base vertical, tamanho 50, força de aperto máx. 3 kN, compensação em altu máx. 40 mm

N.º de encomenda

554884

N.º de encomenda	Tam.	F1 [kN]	Automática Compensação em altura S [mm]	Máxima Compensação em altura [mm]	Ponteira	Peso [g]
554883	20	2	20	35	M6 x 49	272
554884	50	3	35	40	M8 x 50	544

CAD

Se perder uma transferência, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para descargas gerais, tais como catálogos e brochuras, clique aqui.

Produtos similares

Grampos horizontais com pega vermelha Nr. 93005 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos tipo torpedo com extensão de aperto variável Nr. 560904 Com base horizontal, tamanho 15, força de aperto máx. 2 kN, compensação do curso máx. 25 mm

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "

N.º de encomenda	A	b	C	D	D1	E	F	H	H1	H2	HW mín.	HW máx.	I	k	L	L1	m	M1	N	O	P	α
554883	6,0	64,0	25,9	5,6	5,6	22	26	47	73	113	13,5	31	10	6,0	13	173	37 - 40	39,8	21	3	38	82°
554884	8,2	106,5	38,0	6,5	6,5	35	50	59	94,5	158	28,0	38	13	8,5	19	243	45 - 49	49,0	27	4	55	82°
