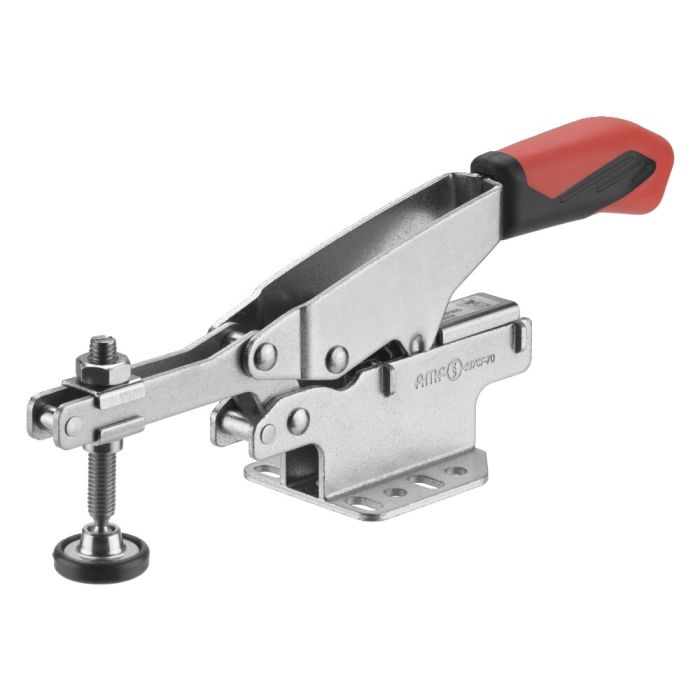

Grampos horizontais com altura de aperto variável

Com braço de suporte aberto e base horizontal, tamanho 50, força de aperto máx. 3 kN, compensação em altu máx. 40 mm

N.º de encomenda

560896

N.º de encomenda	Tam.	F1 [kN]	Automática Compensação em altura S [mm]	Máxima Compensação em altura [mm]	Ponteira	Peso [g]
560895	20	2	20	35	M6 x 49	345
560896	50	3	35	40	M8 x 50	520
560897	70	3	35	60	M8 x 66	575

CAD

Se perder uma transferência, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para descargas gerais, tais como catálogos e brochuras, clique aqui.

Produtos similares

Grampos horizontais com pega vermelha Nr. 93005 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos tipo torpedo com extensão de aperto variável Nr. 560904 Com base horizontal, tamanho 15, força de aperto máx. 2 kN, compensação do curso máx. 25 mm

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "

N.º de encomenda	A	b	C	C1	D	D1	E	F	H	H1	H2	HW mín.	HW máx.	I	k	L	L1	m	M1	N	P	α
560895	6,1	63	26	-	5,5	5,5	22	26	27	70	121	-7	11	10	5,3	12,7	184	26 - 32	28	42,5	45	82 °
560896	8,4	104	25,4	25,4	6,5	6,5	35,2	22,2	23	72	174	-8,9	1,5	13	6,3	12,7	261	32 - 44	38	57	63,5	82 °
560897	8,5	104	25,4	25,4	6,5	6,5	35	50	41	90	174	-6,6	19,7	13	6,3	12,7	261	32 - 44	38	57	63,5	82 °
