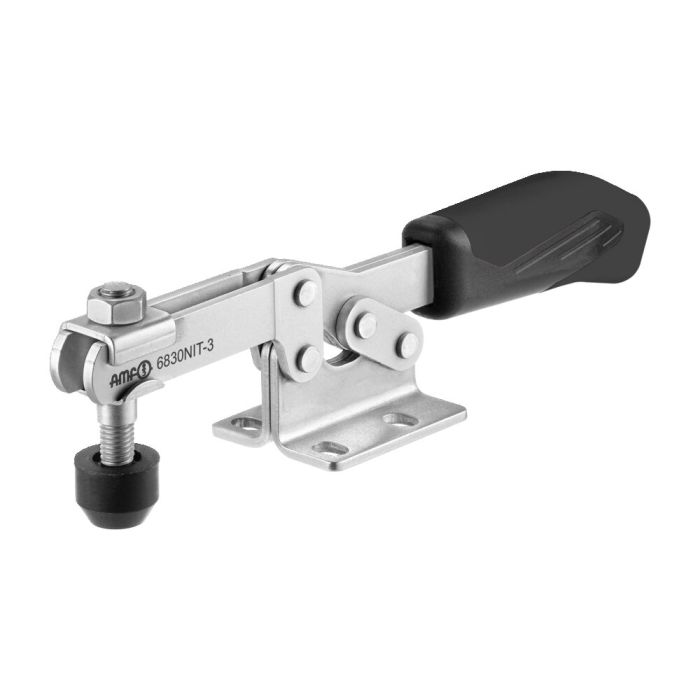

Grampos horizontais com pega preta

Com braço de suporte aberto e base horizontal, tamanho 1, força de aperto máx. 1,1 kN

N.º de encomenda

558171

N.º de encomenda	Tam.	F1 [kN]	F2 [kN]	Ponteira	Peso [g]
558170	0	0,25	0,4	M4x25	35
558171	1	0,80	1,1	M5x30	105
558172	2	1,00	1,2	M6x35	185
558173	3	1,80	2,5	M8x45	320
558174	4	2,00	3,0	M8x65	700

Observação:
Para monitoramento com sensor correspondente ao tamanho 3, ver nº 6897S.

CAD

Se perder uma transferência, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para descargas gerais, tais como catálogos e brochuras, clique aqui.

Produtos similares

Grampos horizontais com pega vermelha Nr. 93005 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos verticais com pega vermelha Nr. 95000 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos tipo torpedo com pega vermelha Nr. 95265 Com base angular pequena, tamanho 0, força de aperto máx. 0,8 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo esticador horizontal com pega vermelha Nr. 95521 Tamanho 2, força de aperto máx. 1,6 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo esticador vertical com pega vermelha Nr. 95588 Tamanho 2, força de aperto máx. 1,6 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "

N.º de encomenda	A	b	C	D	D1	E	F	H	H1	H2	HW mín.	HW máx.	I	k	L	L1	m	M1	N	P	α
558170	4	28	11,5-15,5	4,6	-	9	5	14,5	23	34	-5	0,6	7,5	6,25	-	79	16	-	25	25,5	90°
558171	5	42	13,3-14,7	5,2	-	18,6	8	19	30	49	-4	2	10	5,5	-	120	18,0-21,5	-	34	34	90°
558172	6	64	26	5,6	5,6	32	16	24	45	68	-1,6	5	13	6	12,7	162	19,5-29,5	28,5	42	38	90°
558173	8	73	25,7	6,5	5,1	36	14	32	48,5	86	-2	9	15	7	13	206	22,0-31,8	31,6	44,5	50	90°
558174	10	113	41	8,5	8,5	63	27	45	75	126	-4	24	20	8	20,5	287	29,0-43,0	43	58	57	90°
