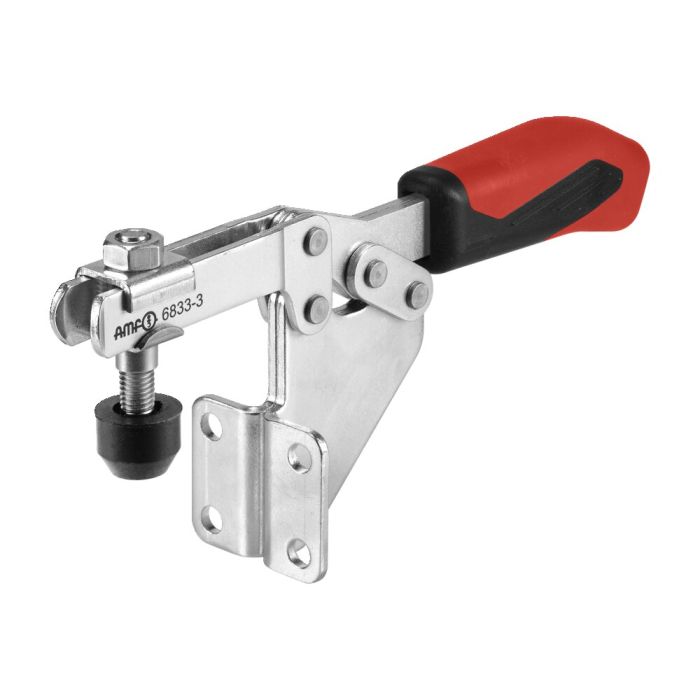

Grampos horizontais com pega vermelha

Com braço de suporte aberto e base angular, tamanho 1, força de aperto máx. 1,1 kN

N.º de encomenda

93179

N.º de encomenda	Tam.	F1 [kN]	F2 [kN]	Ponteira	Peso [g]
93179	1	0,8	1,1	M5x30	170
93328	2	1,0	1,2	M6x35	245
93336	3	1,8	2,5	M8x45	390
93542	4	2,0	3,0	M8x65	730

N.º de encomenda	A	b	C	D	E	F	H	H1	H2	HW mín.	HW máx.	I	k	L1	m	N	P	α
93179	5,0	32	13,5	5,2	18,5	4,0	57	68,0	49	14	20,0	10,0	8	120	19,0	31,0	28	90°
93328	6,2	52	20,0	5,6	32,0	10,5	73	94,0	68	22	29,5	13,2	6	162	25,5	37,0	32	90°
93336	8,0	59	24,0	6,8	37,0	6,5	70	86,5	86	5	16,0	15,0	7	206	28,5	42,5	38	90°
93542	10,0	93	32,0	8,5	63,0	15,0	102	133,0	120	11	40,0	20,0	40	282	32,0	52,0	82	90°

CAD
