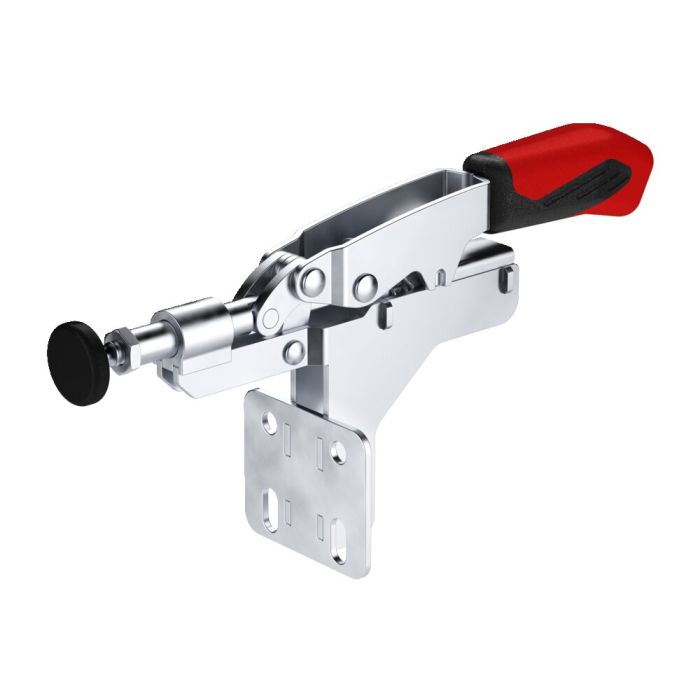

Grampos tipo torpedo com extensão de aperto variável

Com base angular, tamanho 15, força de aperto máx. 2 kN, compensação do curso máx. 25 mm

N.º de encomenda

554885

N.º de encomenda	Tam.	F1 [kN]	Compensação automática do curso S [mm]	Compensação máxima do curso [mm]	Ponteira	Peso [g]
554885	15	2	8	25	M6 x 37	272
554886	25	3	13	35	M8 x 50	544

N.º de encomenda	A	b	C	D	D1	H	H1	H2	HW mín.	HW máx.	I	k	L1	m	N	P
554885	8,5	42 - 59	20 - 26	5,6	5,6	66	91	173	14	29	M6	7,1	167	25,4	45	38
554886	11,8	58 - 83	20,5 - 30,0	6,5	6,5	84	119	238	19	39	M8	10,6	236	38,1	57	51
