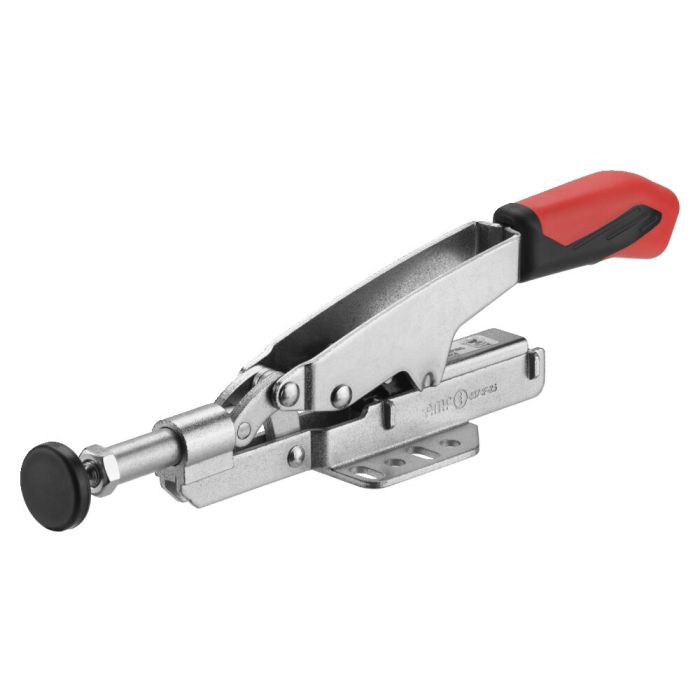

Grampos tipo torpedo com extensão de aperto variável

Com base horizontal, tamanho 25, força de aperto máx. 3 kN, compensação do curso máx. 35 mm

N.º de encomenda

560905

N.º de encomenda	Tam.	F1 [kN]	Compensação automática do curso S [mm]	Compensação máxima do curso [mm]	Ponteira	Peso [g]
560904	15	2	8	25	M6 x 37	230
560905	25	3	13	35	M8 x 50	550

N.º de encomenda	A	b	C	C1	D	D1	H	H1	H2	HW mín.	HW máx.	I	k	L	L1	m	M1	N	P
560904	8,5	52 - 69	26	-	5,5	5,5	16,8	58	145	13	25	M6	5,3	12,7	177	26 - 32	28	42,5	45
560905	11,8	72 - 98	25,4	25,4	6,5	6,5	23,2	71	207	16	35	M8	6,3	12,7	256	32 - 44	38	57	63,5

CAD

Se perder uma transferência, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para descargas gerais, tais como catálogos e brochuras, clique aqui.
