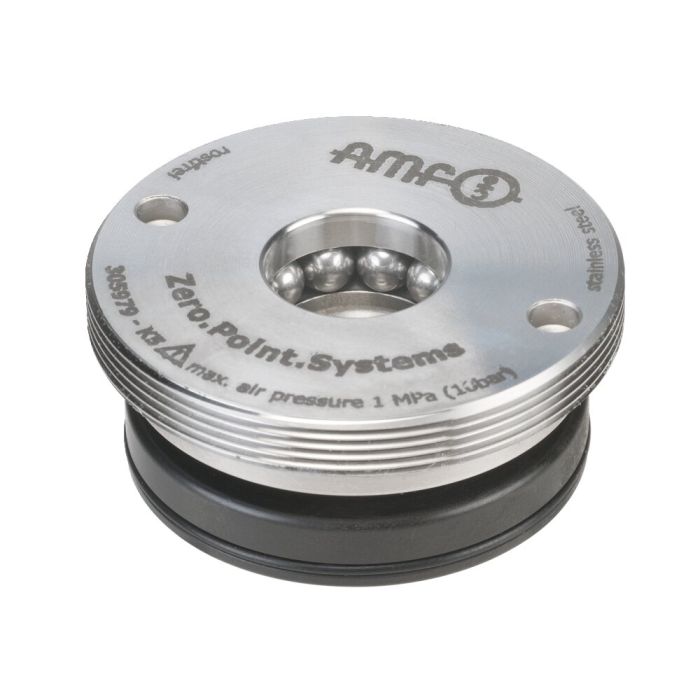

Módulo de fixação de montagem, versão de aparafusamento

Aplicação:
Sistema de fixação de ponto zero para a fixação otimizada em termos do tempo de preparação com e sem maquinário. No caso de reduzida necessidade de espaço e baixa altura de montagem.

Observação:
O módulo de fixação de montagem tem alta força de retenção, tração e bloqueio. Este é aberto pneumaticamente (1) e bloqueado mecanicamente através da força de mola. Para atingir as forças de tração e bloqueio indicadas este deve ser retensionado pneumaticamente a curto prazo (Turbo) (2). A desconexão subsequente dos canais de pressão é possível a qualquer momento (o módulo foi apertado sem pressão). A superfície da caixa de montagem serve de superfície de sustentação. É recomendado o uso do amplificador de pressão pneumático 6370ZVL.
O módulo de fixação com descarga tem três conexões: 1x pneum. Abertura (1), 1x pneum. retensionamento (Turbo) (2), 1x descarga pneum. e controle de apoio (3). (A descarga pneumática e o controle de base podem ser opcionalmente conectados.)
As ferramentas de montagem adequadas estão disponíveis sob o código AMF nº. 564855.

* Preste atenção nas instruções de montagem.

Sob consulta:
- Esquemas de embutir
