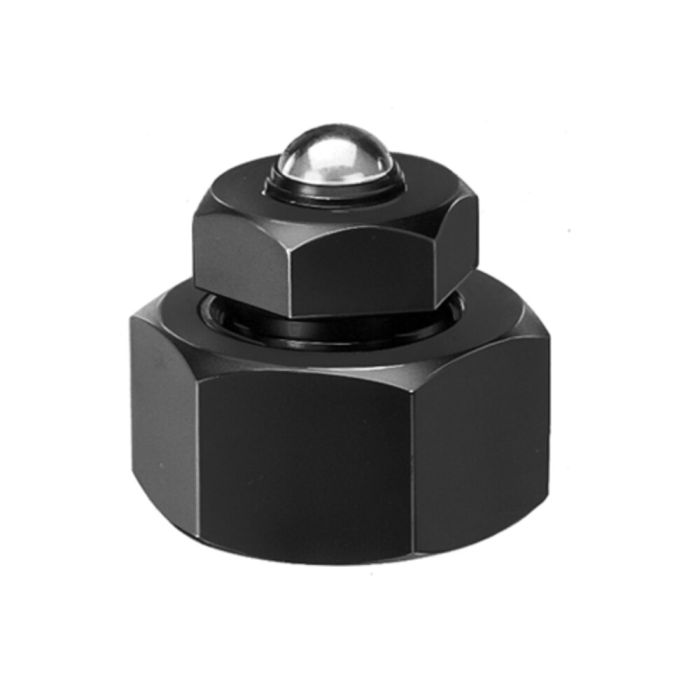

Macaco com rosca de ajuste de altura com esfera giratória
Tamanho 70, altura 56-70 mm, força de aperto máx. 30 kN
N.º de encomenda
72546
Aplicação:
Este elemento com o seu suporte pontual é particularmente útil na sustentação e alinhamento de superfícies de irregulares, por exemplo, de peças fundidas ou forjadas. A precisão de alinhamento aproxima dos 0,1 mm.
Vantagens:
- A esfera articulada minimiza a fricção no apoio e reduz o valor das forças operacionais requeridas.
- O uso de um apoio do tipo pontual previne a transmissão da força de torção criada pelo movimento do fuso. A posição da peça mantém-se inalterada.
- A construção simples e sólida assegura uma longa vida útil.
| N.º de encomenda | 72546 |
|---|---|
| Tipo de produto | Calço de rosca |
| Altura mín. [mm] | 56 |
| Altura máx. [mm] | 70 |
| Máx. força de suporte [kN] | 30 |
