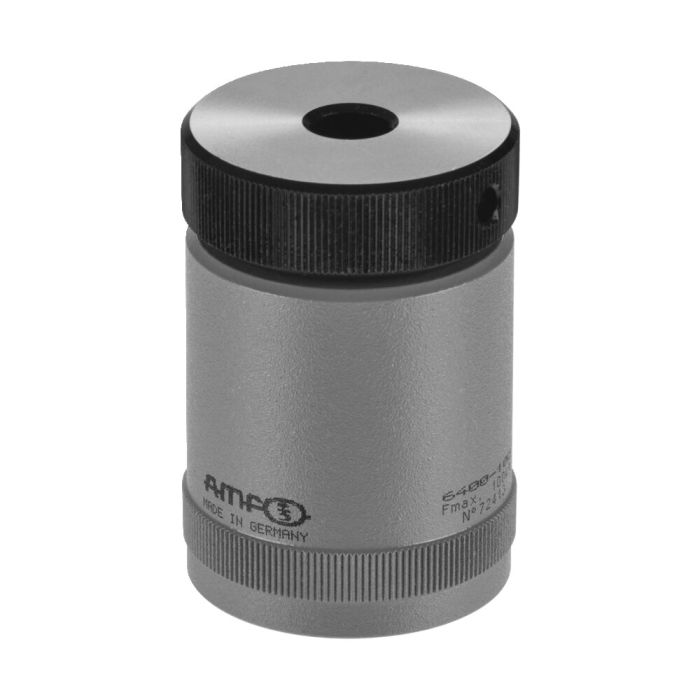

Macaco com rosca e base plana
Aplicação:
Os tamanhos 52-100 adequam-se a grampos com uma largura de ranhura de aprox. 14-22 mm. Os calços de rosca nº 6430S são, para este efeito, um complemento útil para grandes alturas de aperto. Os tamanhos 140-300 adequam-se a grampos com uma largura de ranhura de aprox. 20-40 mm. Para este efeito, os calços de rosca nº 6435S são um complemento para grandes alturas de aperto. Ao usar os grampos DIN 6315B, 6315C e 6315GN a partir de uma largura da ranhura de 26 mm recomendamos o suporte de fixação nº 6443. Os tamanhos 200-300 estão previstos para suporte de peças de trabalho maiores.
Observação:
Tamanho 50 sem furo de centralização Ø 12 / M10 mm. Tamanho 200, 210 e 300 sem rosca M10. Os suportes adequados para os tamanhos de calço de rosca 52-280 são os nº 6440, 6441, 6442, 6443 e 6445. A base adequada para os tamanhos 52-100 é a nº 6442 ou 6442G.
Não ajustar o macaco com carga!
Vantagens:
- Estrutura modular possível dos tamanhos 52, 70, 100 com elementos intermediários 6400Z
- Proteção antiferrugem melhorada, fuso polido
| N.º de encomenda | 72405 |
|---|---|
| Tipo de produto | Calço de rosca |
| Altura mín. [mm] | 50 |
| Altura máx. [mm] | 70 |
| Máx. força de suporte [kN] | 100 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Elemento intermediário Nr. 569379 Para os calços de rosca aparafusados AMF 6400, altura 50 mm, ⌀ 50 mm
- Calço de rosca de alumínio com base magnética Nr. 75804 Tamanho 62, furo de centralização Ø12 mm / M10, altura 52-62 mm, ⌀ 50 mm
- Macaco de rosca, em alumínio com proteção contra cavacos Nr. 72371 Tamanho 125, furo de centralização Ø12 mm / M10, altura 75-125 mm, ⌀ 50 mm
