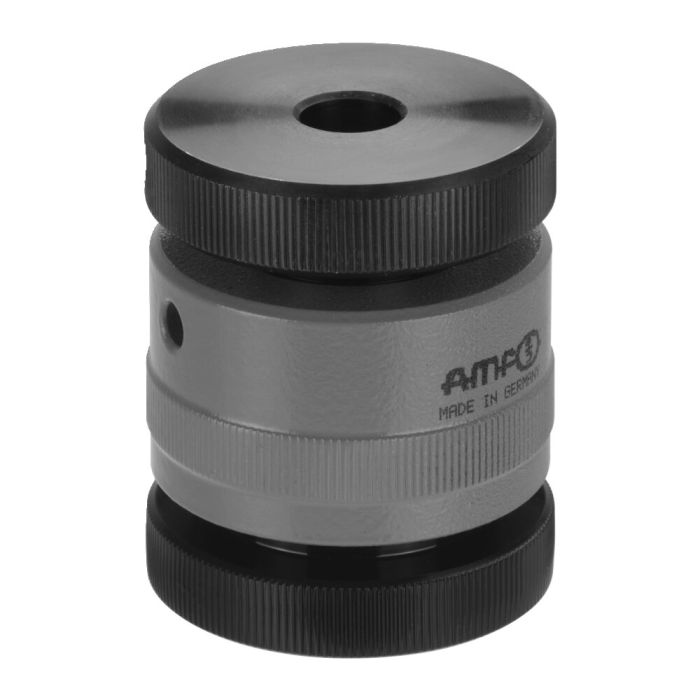

Macaco com rosca e base plana magnética
Observação:
Os calços de rosca AMF são concebidos para aplicação horizontal e vertical. O magneto permanente assegura um posicionamento duradouro e preciso das peças em planos verticais. Os calços de rosca são adequados para grampos com uma largura de ranhura de aprox. 14-22 mm. Ao utilizar os grampos DIN 6415B, 6315C e 6315GN a partir de 26 mm de largura de ranhura, recomendamos o suporte de fixação nº 6443.
Blocos adequados: nºs 6440, 6441, 6442, 6443 e 6445.
Base adequada na base magnética desmontada: nº 6442G.
Não ajustar o calço rosca com carga!
Vantagens:
Proteção antiferrugem melhorada, fuso polido
| N.º de encomenda | 73403 |
|---|---|
| Tipo de produto | Calço de rosca |
| Altura mín. [mm] | 80 |
| Altura máx. [mm] | 110 |
| Máx. força de suporte [kN] | 100 |
| Características especiais | Com base magnética |
