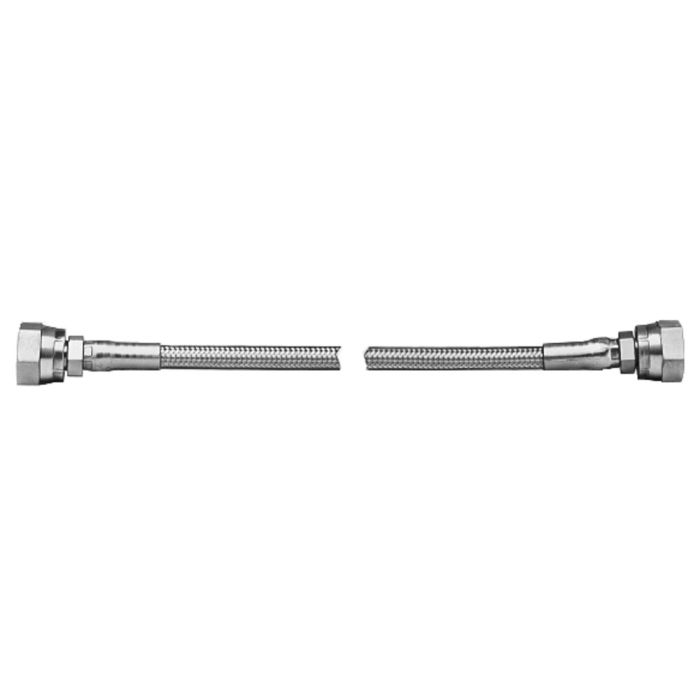

Mangueira de alta pressão com malha de aço
Concepção:
Guarnição em aço, zincado e passivado. Mangueira de plástico com malha de aço zincado.
Aplicação:
Colocar a mangueira, apertar a seguir no máx. 1/4 rotação.
Observação:
Aconselhamos a aplicação da mangueira de alta pressão com 3 m de comprimento de preferência apenas com elementos de ação dupla. Guarnição adaptada às uniões roscadas de tubo nº 6994. O tempo de funcionamento pode ser, no máximo, de 6 anos, não podendo exceder a vida útil máxima de 10 anos. A data de fabrico (trimestre/ano) é impressa na mangueira. A capacidade de funcionamento deve ser avaliada conforme os critérios de inspeção determinados. Para mais detalhes ver DIN 20066, Parte 5.
Raio de curvatura = min. 80 mm
| N.º de encomenda | 68585 |
|---|---|
| Tipo de produto | Guarnições |
| Máx. de funcionamento [bar] | 500 |
| Conexão de óleo | Rosca |
