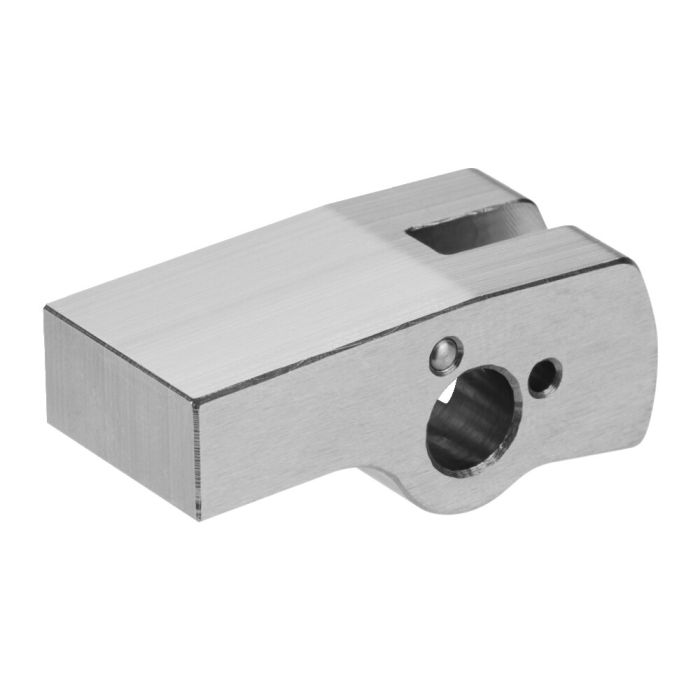

Molde da alavanca de aperto
Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 24 mm
N.º de encomenda
570545
Concepção:
Alavanca de aperto em aço, não endurecido.
Aplicação:
Para fixador vertical com alavanca giratória 6958DH.
Observação:
Observar a pressão de aperto, a relação da alavanca, o deslocamento volumétrico e o peso do braço de fixação.
Fórmula para determinar a força de fixação F1:
Força de fixação = F1 [kN], força do pistão = F5 [kN], alavanca de força = B [mm], alavanca de carga = C [mm]
F1 = F5 x B / C
| N.º de encomenda | 570545 |
|---|---|
| Tipo de produto | Alavanca de aperto |
| Máx. de funcionamento [bar] | 250 |
| Características especiais | Com alavanca giratória |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
Acessórios adequados
- Fixador vertical com alavanca giratória Nr. 570469 Pressão máx. de serviço de 250 bar, força do pistão máx. 4,4 kN, dupla ação
Produtos similares
- Alavanca de aperto Nr. 570530 Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 10,5 mm, força de aperto máx. 4,4 kN
- Alavanca de aperto Nr. 570531 Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 15 mm, força de aperto máx. 3 kN
- Alavanca de aperto Nr. 570532 Para fixador vertical com alavanca giratória 6958DH, alavanca de carga 18 mm, força de aperto máx. 2,2 kN
