Painel de operação

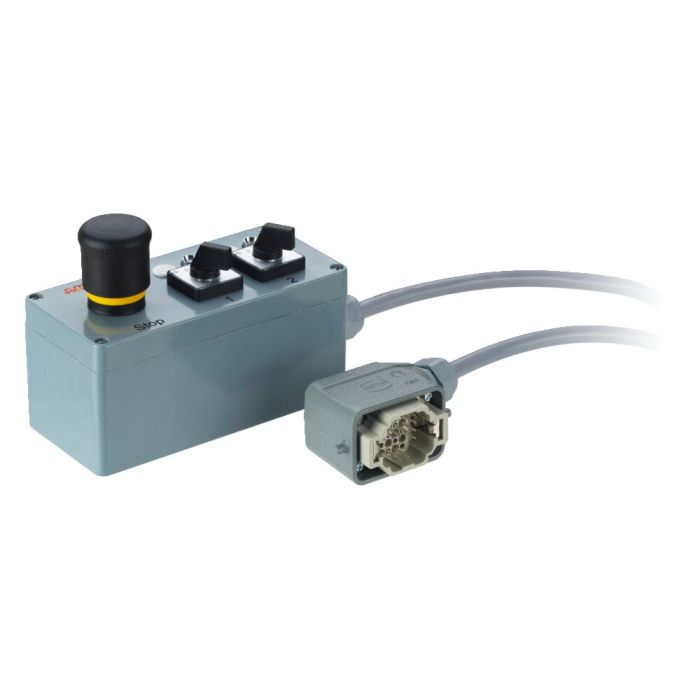

Concepção:
Caixa compacta em poliéster com elementos de comando e cabo, bem como plugue de acoplamento. Tipo de proteção IP65.

Aplicação:
O painel de operação tem, por circuito de fixação, um interruptor de seleção, assim como um botão cogumelo de parada preto para imobilização da bomba e das válvulas. Ao apertar e soltar, é comutada a válvula correspondente. Na posição do interruptor 0 a válvula acionada por mola volta à posição zero. Na liberação externa da máquina, o sinal “operacional” e cada interruptor de pressão deve ser ligado ao ponto de aperto a ser monitorado.

Observação:
Monoestável: para os painéis de operação das unidades com válvulas monoestáveis, o interruptor rotativo possui as posições "0 - Abrir".
Biestável: para os painéis de operação das unidades com válvulas biestáveis, o interruptor rotativo possui as posições "Acoplar-Apertar-0-Soltar-Acoplar". Em posição de acoplamento, ambos os ímãs são comutados simultaneamente. Nesse processo a bomba é desligada. Além disso, a lâmpada sinalizadora "Operação" no agregado desliga e a operacionalidade para o desbloqueio externa da máquina é desligada.
