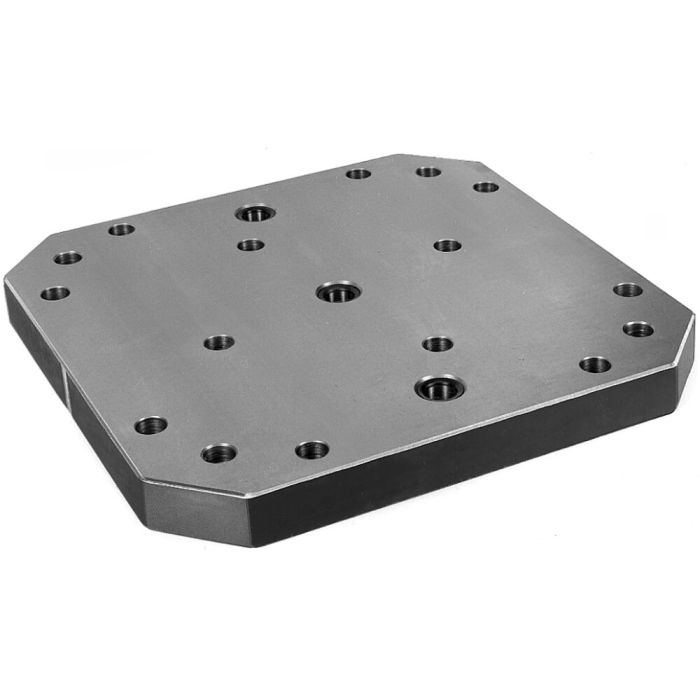

Pallet de fixação

Tamanho 400x400 mm

N.º de encomenda

86850

Variantes do produto

N.º de encomenda	Tamanho AxB	H	Tolerância H	ØN	Øp	Furos direcionais L1 ±0,013	Furos direcionais L3 ±0,013	ØS	J	T1 ±0,2	T2 ±0,2	T3 ±0,2	T5 ±0,2	U1 ±0,2	U2 ±0,2	U3 ±0,2	U4 ±0,2
86850	400x400	38,2	±0,05	20F7	20F7	150	-	13	50	150	100	175	25	150	175	100	25
86868	400x500	38,2	±0,07	20F7	20F7	150	200	13	50	150	100	175	25	200	175	100	25
86892	630x630	47,2	±0,08	25F7	25F7	200	-	17	70	200	100	300	100	200	300	100	100

Detalhes

Características:
Paralelismo: 0,01/100 mm Áreas de fixação: Retificado Dureza: Não endurecido Material: Aço cementado Furo de alinhamento e furo central: Com mangas endurecidas conforme DIN 179 Base: Com furação conforme a tabela ou o desenho, adequado para mesa de máquina conforme DIN 55201 Contorno: Serrado/cortado com oxicorte

Especificações técnicas

Mais informação
N.º de encomenda	86850

CAD

Transferências

Se perder uma transferência, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para descargas gerais, tais como catálogos e brochuras, clique aqui.

Produtos similares

Pallet de fixação Nr. 86983 Rosca de fixação M12, molde 40 mm, tamanho 400x400 mm

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Pallet de fixação Nr. 87007 Rosca de fixação M16, molde 50 mm, tamanho 400x400 mm

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "

N.º de encomenda	Nº do artigo	Peso [kg]
86850	6361B-400x400-1	45
86868	6361B-400x500-1	57
86892	6361B-630x630-1	140
