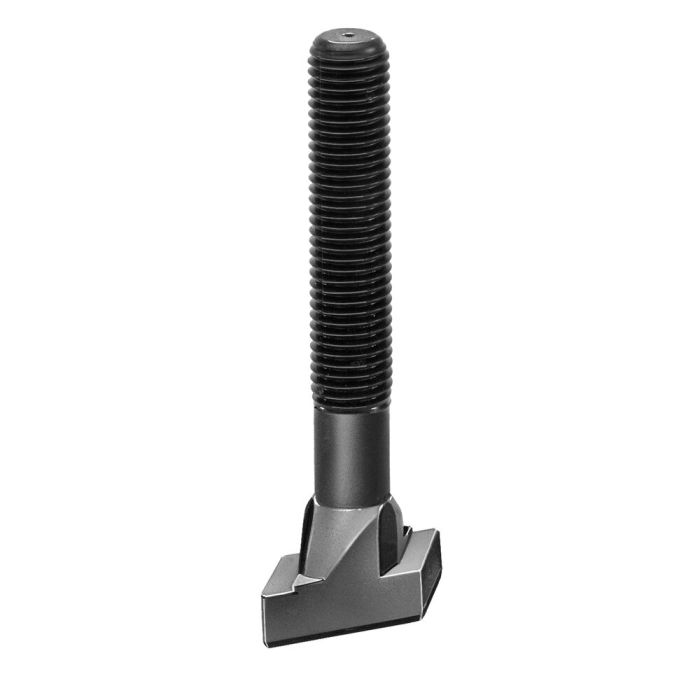

Parafusos Rhombus para ranhuras de guia
Aplicação:
- configuração adicional de um ponto de aperto com dispositivo já preso
- configuração subsequente de um ponto de aperto com a ranhura em T da mesa de máquina já ocupada
- inserção do parafuso rhombus de cima na ranhura em T e virada para o encosto na ranhura em T
- Esse também é possível em conjunto com a porca ranhurada rhombus nº 510 e pinos roscados DIN 6379
Observação:
Devido à superfície de contato reduzida nas ranhuras em T, a capacidade de carga máxima admissível do parafuso corresponde o valor para a classe de resistência 8.8.
Porcas adequadas DIN 6330B e arruelas DIN 6340.
Vantagens:
Vantagens da laminação de roscas:
- sem vazão de fibra interrompida
- reduzida sensibilidade de entalhe
- valores de rugosidade muito bons nos flancos da rosca e no raio da base
| N.º de encomenda | 87338 |
|---|---|
| Tipo de produto | Parafusos Rhombus |
| Rosca [M] | 12 |
| Ranhura [mm] | 14 |
| Comprimento [mm] | 125 |
| Classe de resistência | 8.8 |
