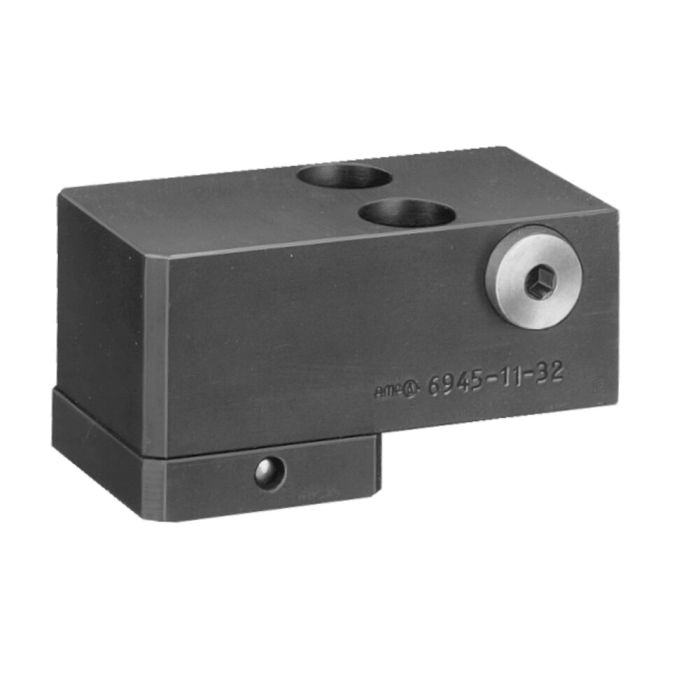

Parte superior do cabeçote de fixação

Pressão de serviço máx. 400 bar, força de aperto 94 kN, curso 12 mm, simples ação

N.º de encomenda

63990

N.º de encomenda	Nº do artigo	Força de aperto de 400 bar [kN]	Curso H [mm]	Vol. [cm³]	Parafuso (cada 2 peças)	Md máx. [Nm]	Força de tensão mín. [N]	Peso [g]
60327	6945-11-63	63	10	16,0	M16x50- 8.8	200	580	2700
61218	6945-11-20	20	6	2,9	M10x35-10.9	65	120	790
61234	6945-11-32	32	8	6,4	M12x45-10.9	120	260	1625
63990	6945-11-94	94	12	28,5	M20x70-12.9	670	920	5600

N.º de encomenda	ØB	C	ØD	E	F	G	k	L	m	N	P
60327	38	60	45	41	38	15	63,0	120	60	34	48
61218	22	40	25	27	26	10	41,0	80	40	24	30
61234	26	50	32	34	32	13	53,0	100	50	28	41
63990	47	70	55	50	55	15	79,5	150	80	46	62

Concepção:
Corpo fundido em aço temperado, oxidado. Pistões endurecidos por cementação e retificados, mola de retorno integrada.

Aplicação:
A parte superior do grampo de fixação pode ser montado diretamente no dispositivo de aperto da ferramenta.

Sob consulta:
Tamanhos especiais fornecidos a pedido.
