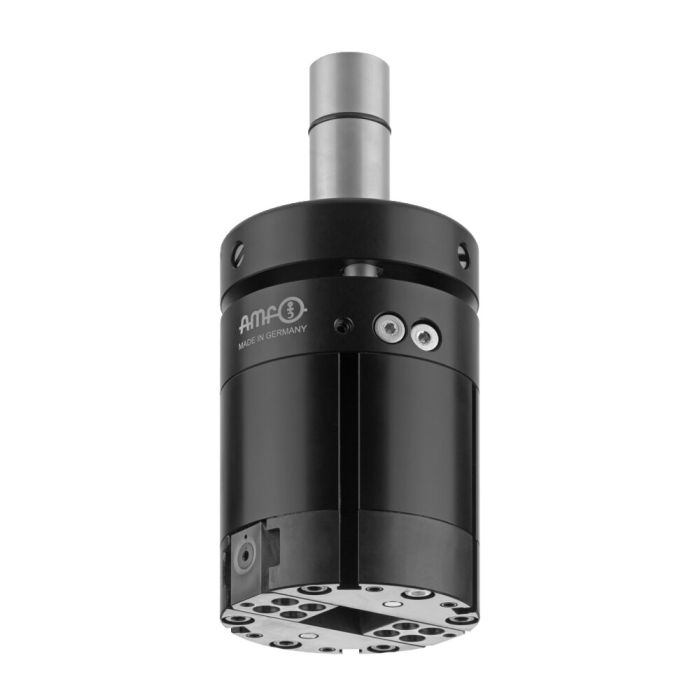

Pinça com unidade de compensação, hidráulica

Aplicação:
A pinça executa uma troca totalmente automatizada da peça durante o processamento em uma máquina-ferramenta. Esta é trocada a partir do magazine de ferramentas da fresadora e permite o manuseio da peça de trabalho entre o armazém de peças e o dispositivo de fixação.
O acionamento ocorre através de líquido refrigerante, o qual é alimentado pelo fuso da máquina. A pinça fecha de forma hidráulica, a abertura ocorre por meio de força de mola.
A função de equalização CZ integrada de mola protege a ferramenta, o fuso da máquina e a peça, e equilibra as tolerâncias e imperfeições.

Características:
Dependendo da máquina utilizada e da pressão de operação do líquido refrigerante, existem três pinças pré-configuradas disponíveis. Para isto, favor observar a pressão de operação mínima e máxima.

Observação:
- Rotação máx. permitida: 20 [rpm]
- Apropriada para encaixe de Weldon e mandril de expansão hidráulica
- Construído para temperaturas ambientes de 0 °C até 60 °C
- Transporte de peças de até, no máx., 8 kg
- No escopo de fornecimento estão contidas três selagens reserva
- Disponível em duas apresentações para tamanhos de peça até, no máx., 50 mm ou máx. 70 mm

Vantagens:
- Por meio da função de equalização (Z: 5 mm, C: +/- 3°), todos os componentes serão protegidos de forma otimizada e as tolerâncias e irregularidades compensadas
- A força de preensão é configurável de forma simples por meio de um estrangulador, e, desta forma, adaptável conforme as respectivas exigências das peças.
- Encaixes de pinças simples de serem trocados para manusear diferentes geometrias da peça
- Fácil execução de turnos sem operadores, assim, maior utilização da máquina e mais flexibilidade
- Enorme redução do tempo de preparação no caso de séries menores até médias
