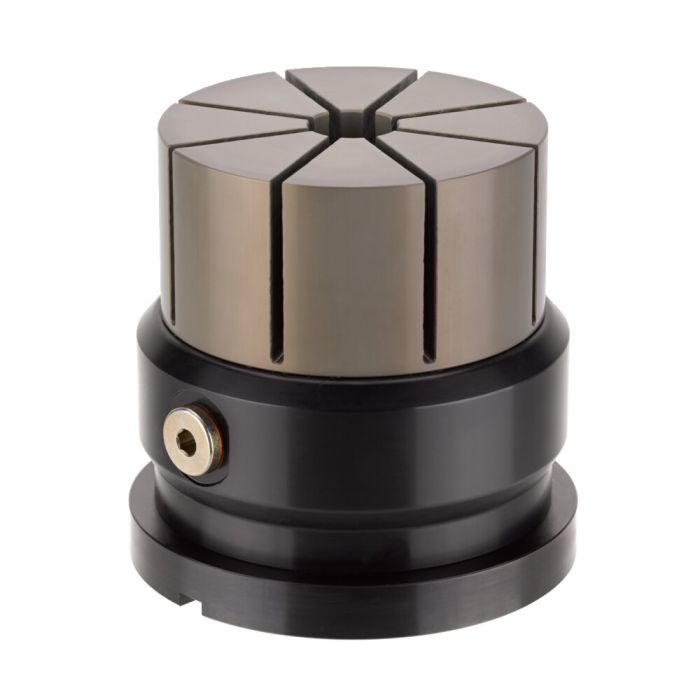

Pinça de aperto hidráulica incl. corpo de base

Concepção:
Para a abertura da pinça de aperto é necessária uma pressão hidráulica de 40 - 60 bar. Em estado despressurizado, a guarnição da pinça de aperto fica protegida através do conjunto de molas integrado.
O corpo de base é feito de aço polido. A guarnição da pinça de aperto contida no volume de fornecimento tem um diâmetro de 99 mm e é de alumínio anodizado de alta resistência. A unidade de aperto hidráulica é protegida contra sujidade e água de refrigeração.
Borda de fixação circundante para fixação sobre a mesa de máquina.
Na parte inferior está introduzido o suporte para o sistema de ponto zero AMF, tamanho K20, e também há ranhuras para o posicionamento em módulos de fixação de ponto zero AMF com indexação.
Para o funcionamento automatizado há uma conexão hidráulica disponível na parte de baixo, a qual se encontra fechada no momento do fornecimento.
A conexão hidráulica lateral é adequada para a montagem num acoplamento rápido, com rosca de conexão G1/4.

Aplicação:
Para a fixação de peças de trabalho de contornos complexos, com processamento de 5 lados na máquina-ferramenta. O contramolde da peça de trabalho é fresado na guarnição da pinça de aperto com uma profundidade mínima de aperto de 2 mm. Pela força de aperto radial, aplicada uniformemente no componente, este é fixado sem deformação.
Com a simples substituição da guarnição da pinça de aperto podem ser fixadas diferentes peças de trabalho, com rapidez e segurança para um processamento de 5 lados.
Der A guarnição da pinça de aperto pode ser fresada até uma altura H1 e, assim, podem ser introduzidos novos contornos na peça de trabalho.

Observação:
Se a guarnição da pinça de aperto estiver montada, não fechar a unidade de aperto sem a peça de trabalho colocada.

* A força de aperto de máx. 13 kN é introduzida axialmente na pinça de aperto e não descreve a força de aperto radial sobre o componente. Isto varia em função da altura de processamento.
