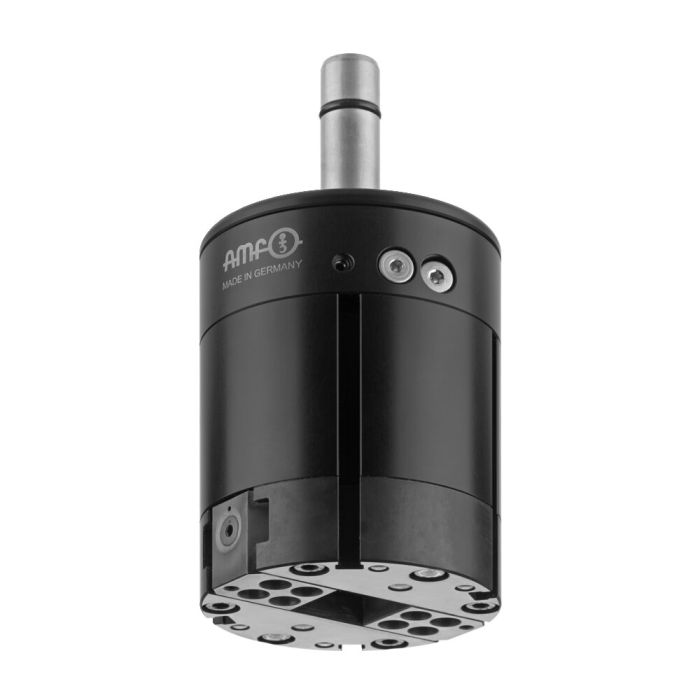

Pinça sem unidade de compensação, hidráulica
Aplicação:
A pinça executa uma troca totalmente automatizada da peça durante o processamento em uma máquina-ferramenta. Esta é trocada a partir do magazine de ferramentas da fresadora e permite o manuseio da peça de trabalho entre o armazém de peças e o dispositivo de fixação. O acionamento ocorre através de líquido refrigerante, o qual é alimentado pelo fuso da máquina. A pinça fecha de forma hidráulica, a abertura ocorre por meio de força de mola.
Características:
Dependendo da máquina utilizada e da pressão de operação do líquido refrigerante, existem três pinças pré-configuradas disponíveis. Para isto, favor observar a pressão de operação mínima e máxima.
Observação:
- Rotação máx. permitida: 20 [rpm]
- Apropriada para encaixe de Weldon e mandril de expansão hidráulica
- Construído para temperaturas ambientes de 0 °C até 60 °C
- Transporte de peças de até, no máx., 8 kg
- No escopo de fornecimento estão contidas três selagens reserva
- Disponível em duas apresentações para tamanhos de peça até, no máx., 50 mm ou máx. 70 mm
Vantagens:
- A força de preensão é configurável de forma simples por meio de um estrangulador, e, desta forma, adaptável conforme as respectivas exigências das peças.
- Encaixes de pinças simples de serem trocados para manusear diferentes geometrias da peça
- Fácil execução de turnos sem operadores, assim, maior utilização da máquina e mais flexibilidade
- Enorme redução do tempo de preparação no caso de séries menores até médias
| N.º de encomenda | 560831 |
|---|---|
| Modo de funcionamento | Hidráulico |
| Força de preensão [N] | <1000 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Encaixes de pinças para pinça - Prisma Nr. 538140 Primeiro lado com prisma horizontal e vertical, segundo lado estriado
- Encaixes de pinças para pinça - Universal Nr. 538181 Primeiro lado com estrias, segundo lado com plástico macio
- Encaixes de pinças para pinça - Finger Nr. 563930 Pino temperado com superfície de fixação plana unilateral
- Gripper inserts for gripper - wireless sensoring systems Nr. 561709 Equipado com um micro-interrutor, serve como transmissor de sinal (sensor)
- Pinça sem unidade de compensação, hidráulica Nr. 558639 Pressão de funcionamento mín. 25 - máx. 30 bar, expansão de pinça 80 mm
- Pinça sem unidade de compensação, hidráulica Nr. 558638 Pressão de funcionamento mín. 35 - máx. 40 bar, expansão de pinça 80 mm
- Pinça sem unidade de compensação, hidráulica Nr. 557744 Pressão de funcionamento mín. 45 - máx. 50 bar, expansão de pinça 80 mm
- Pinça sem unidade de compensação, hidráulica Nr. 560829 Pressão de funcionamento mín. 35 - máx. 40 bar, expansão de pinça 100 mm
- Pinça sem unidade de compensação, hidráulica Nr. 560827 Pressão de funcionamento mín. 45 - máx. 50 bar, expansão de pinça 100 mm
