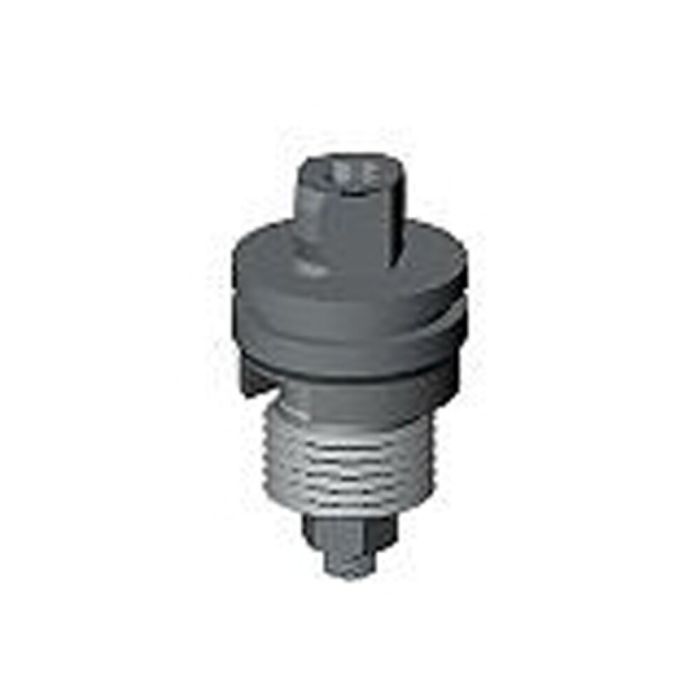

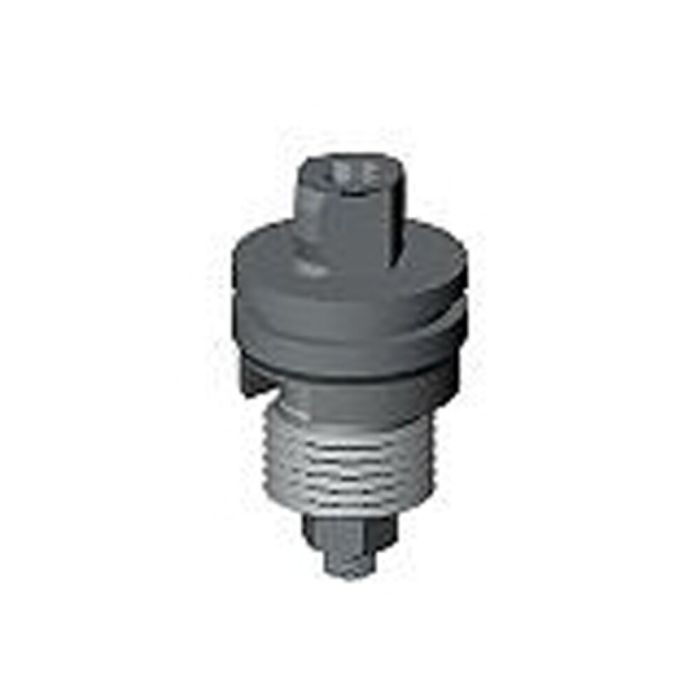

Pino centralizador, cabeça quadrada

⌀ exterior 22 mm, ⌀ interior 12 mm, comprimento 40 mm

N.º de encomenda

88625

N.º de encomenda	Nº do artigo	ØD ±0,01	ØD1 h6	A	b	L	m	SW	Anel em O	Peso [g]
88625	6363-16-059-12	22	12	7,5-1	2,9	40	M16	9	18,77x1,78	57
88633	6363-16-059-16	22	16	7,5-1	3,7	40	M16	12	18,77x1,78	61
88708	6363-12-059-10	16	10	7,5-1	2,5	35	M12	8	12,42x1,78	25
88716	6363-12-059-12	16	12	7,5-1	2,9	35	M12	9	12,42x1,78	27

Aplicação:
Para a colocação da peça de trabalho em furos de ajuste, por exemplo, para uma segunda fixação.

Mais informação
N.º de encomenda	88625

CAD

Se não encontrar um download, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para downloads gerais, como catálogos e brochuras, clique aqui.

Produtos similares

Pino centralizador, redondo Nr. 88682 ⌀ exterior 22 mm, ⌀ interior 12 mm, comprimento 36 mm
