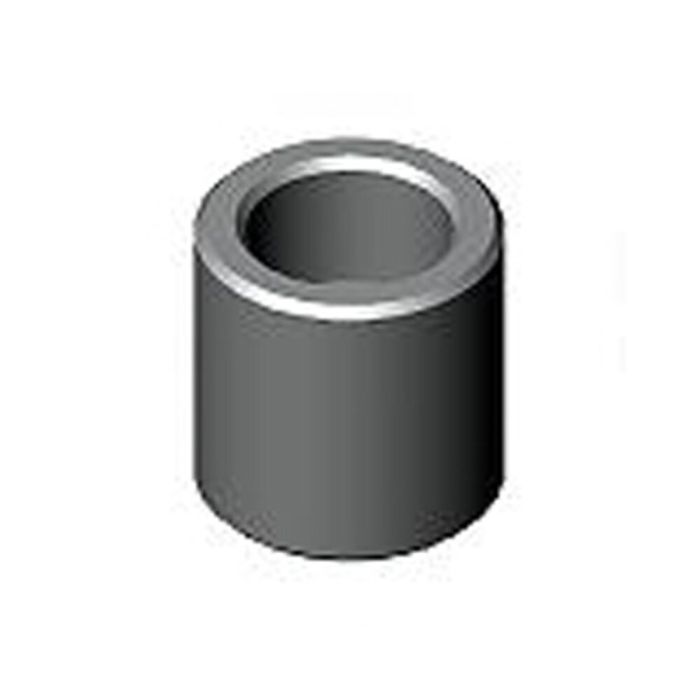

Pino posicionador e de apoio

Medida de ajuste 30 mm, distância focal posterior 50 mm, ⌀ perfuração 16 mm

N.º de encomenda

77982

N.º de encomenda	Nº do artigo	ØD F7	Medida de ajuste ØD1 ±0,02	Distância focal posterior H ±0,01	Peso [g]
77974	6363-12-003-2	16	30	30	115
77982	6363-12-003-3	16	30	50	195
78188	6363-16-003-2	22	40	40	270
78196	6363-16-003-3	22	40	60	425

N.º de encomenda	E	F	ØS	ØS1
77974	10	16	13	20
77982	10	36	13	20
78188	13	22	17	26
78196	13	42	17	26

Mais informação
N.º de encomenda	77982
