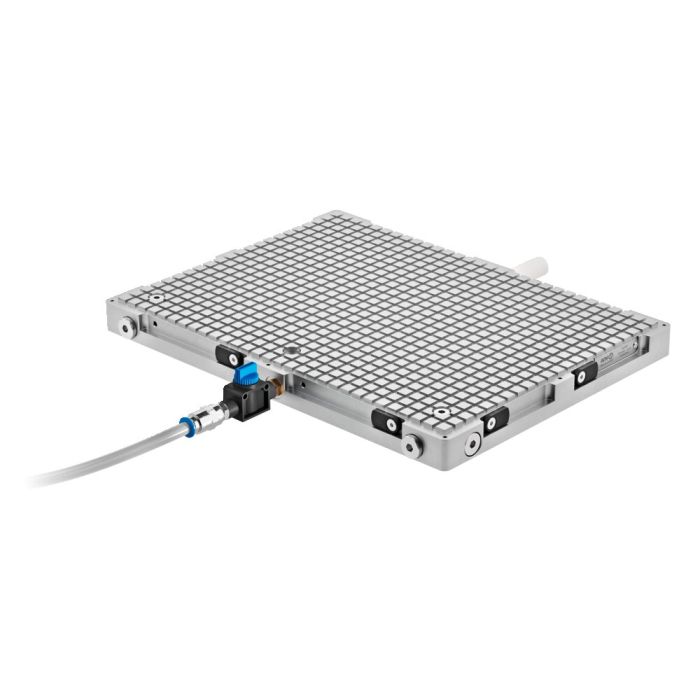

Placa de fixação a vácuo, Basic Line

Concepção:
A placa tensora a vácuo tem ranhuras e pontos de aspiração na parte superior. Ao inserir o fio vedante, um ou mais campos podem ser definidos para o tamanho pretendido da peça de trabalho.
Fácil posicionamento devido aos encostos excêntricos laterais.
Com a margem tensora lateral para fixar a placa tensora a vácuo a uma placa de base (por exemplo, mesa de máquina). É possível efetuar uma perfuração posterior para ZPS K10 (M8). Os planos de perfuração estão disponíveis a pedido.
Para a utilização, recomendamos uma mangueira pneumática de Ø 10 mm (7800S).

Aplicação:
Ao gerar vácuo com a ajuda da tecnologia de bocal venturi integrada (incluída no material fornecido) ou com uma bomba de vácuo externa, as peças de trabalho a serem trabalhadas são fixadas. Aplicações típicas são trabalhos de fresagem e retificação.

Observação:
Operação somente com ar comprimido seco e não lubrificado!
Temperatura do meio: 0°C - 60°C
Temperatura ambiente: 10°C - 50°C
Seguir o manual de montagem.

Vantagens:
- A placa tensora a vácuo AMF pode ser operada tanto por ar comprimido, em conjunto com o bocal venturi integrado, quanto por uma bomba de vácuo externa.
- Dependendo do número de pontos de aspiração, várias peças de trabalho diferentes podem ser fixadas e trabalhadas ao mesmo tempo por uma divisão de campo individual.
- Elevadas forças de retenção.
- Aplicável universalmente.
- O fio vedante compensa pequenas irregularidades na superfície da peça de trabalho.
- Usinagem em cinco lados sem distorção e vibração.

Sob consulta:
Dimensões especiais são possíveis.
