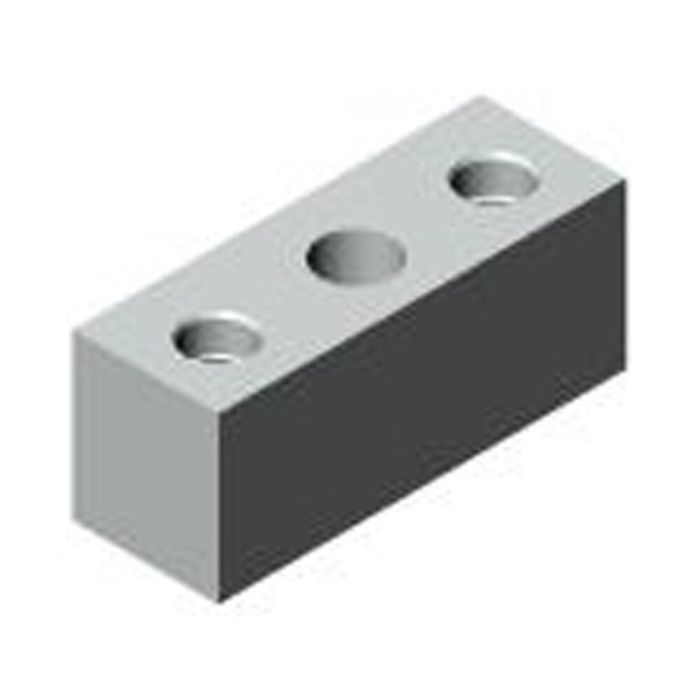

Placa espaçadora com posicionador

Distância focal posterior 60 mm, ⌀ perfuração 22 mm, molde 2x50 mm

N.º de encomenda

300186

N.º de encomenda	Nº do artigo	ØD F7	Distância focal posterior H ±0,01	2R ±0,01	Peso [g]
300178	6363-12-051-3	16	50	80	1550
300186	6363-16-051-3	22	60	100	2880

N.º de encomenda	b	B1	E	F	L	L1	ØS	ØS1
300178	38	19	10	36	118	19	13	20
300186	48	24	13	42	148	24	17	26

Aplicação:
A placa intermediária serve como estrutura de base para as peças de prisma 6363-**-040, -043, -049.
