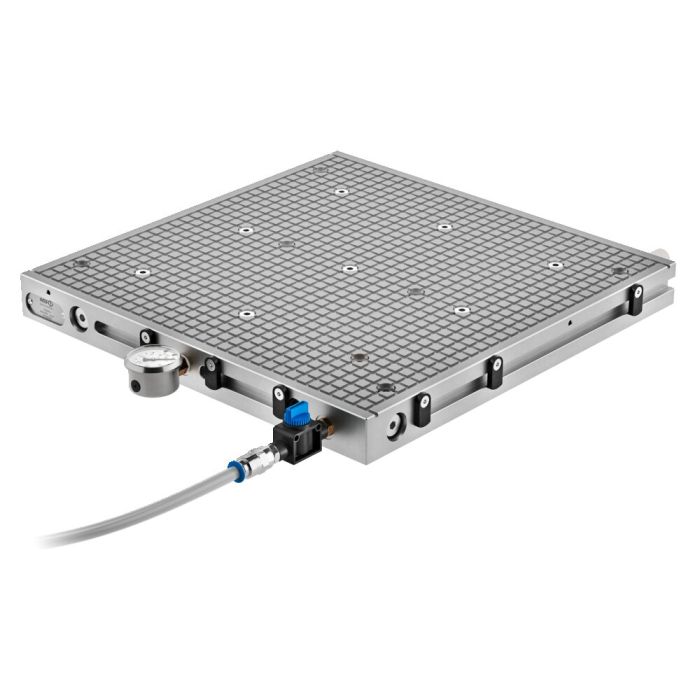

Placa tensora a vácuo, Premium Diamond, revestida a diamante para aumento do coeficiente de atrito

Concepção:
A placa tensora a vácuo tem ranhuras e pontos de aspiração na parte superior. Ao inserir o fio vedante, um ou mais campos podem ser definidos para o tamanho pretendido da peça de trabalho. Fácil posicionamento devido aos encostos excêntricos laterais e ajustáveis em altura.
A placa tensora a vácuo pode ser fixada em uma placa de base (por exemplo, mesa de máquina) por meio de ranhuras laterais ou perfurações de fixação (para M8).
Da mesma forma, a placa tensora a vácuo pode ser facilmente integrada ao sistema de fixação de ponto zero da AMF, tamanho K20 (M12), (consulte o catálogo "Zero-Point-Systems" da AMF) por meio dos furos de alojamento existentes. Para a utilização, recomendamos uma mangueira pneumática de Ø 10 mm (7800S).
Além disso, estas placas tensoras a vácuo são revestidas a diamante.

Aplicação:
Ao gerar vácuo com a ajuda da tecnologia de bocal venturi integrada (incluída no material fornecido) ou com uma bomba de vácuo externa, as peças de trabalho a serem trabalhadas são fixadas. Várias peças de trabalho diferentes podem ser fixadas e trabalhadas ao mesmo tempo por uma divisão de campo individual.
Aplicações típicas são trabalhos de fresagem e retificação.

Observação:
Operação somente com ar comprimido seco, filtrado e não lubrificado! Bocal venturi utilizável até 60 °C.
Volume de aspiração máx. contra a atmosfera: 48,8 l/min.
Temperatura do meio: 0°C - 60°C
Temperatura ambiente: 10°C - 50°C
Seguir o manual de montagem.

Vantagens:
- Elevadas forças de retenção, maior valor de atrito devido ao revestimento de diamante.
- O revestimento de diamante reduz significativamente o risco de deslizamento da peça de trabalho, especialmente na usinagem úmida com lubrificante de refrigeração.
- A placa tensora a vácuo AMF pode ser operada tanto por ar comprimido, em conjunto com o bocal venturi integrado, quanto por uma bomba de vácuo externa.
- A placa tensora a vácuo está pronta para uso imediato, pois todos os componentes necessários estão incluídos no material fornecido.
- Todos os pontos de aspiração estão conectados uns aos outros.
- Economia de custos através da utilização do bocal venturi.
- Baixo consumo de ar comprimido e, portanto, baixos custos operacionais.
Exemplo: 1 m³ de ar comprimido custa 0,0078 €. Com um consumo médio de 49 l/min, isso corresponde a 0,023 €/h.
- Vários pontos de aspiração, o que possibilita a divisão flexível do campo e a fixação de várias peças.
- As placas tensoras a vácuo podem ser combinadas umas com as outras.
- Aplicável universalmente.
- Os fios vedantes compensam pequenas irregularidades na superfície da peça de trabalho.
- Usinagem em cinco lados sem distorção e vibração.
