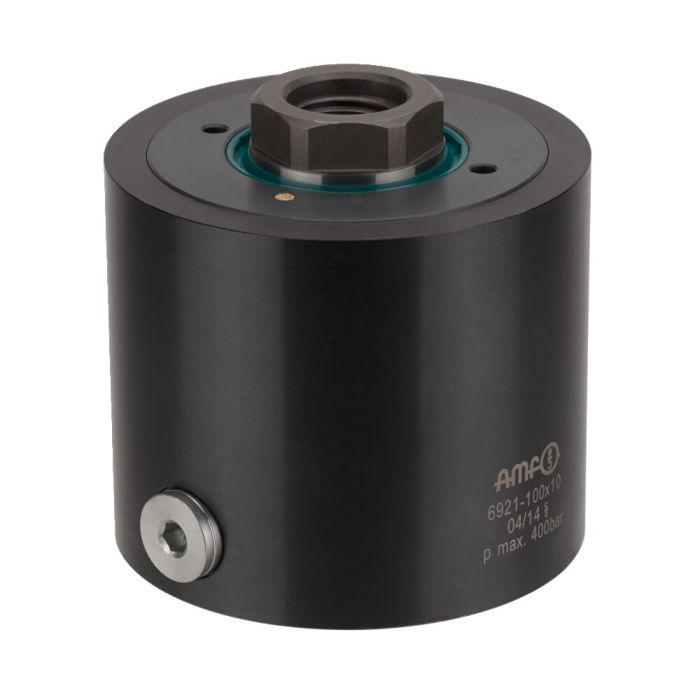

Porca hidráulica

Concepção:
Revestimento do cilindro em aço polido. Pistões e biela do pistão endurecidos por cementação e esmerilados. Retorno através das molas de disco. 1 separador. Biela do pistão com rosca interna e plano duplo (dimensão 70x6) ou sextavado (dimensão 100x10). Filtro de bronze sinterizado integrado. Alimentação de óleo através de conexão roscada.

Aplicação:
No aperto de peças na mesa da máquina, a porca hidráulica pode ser fixada no parafuso de aperto e ligada aos grampos com ambas as roscas no corpo do cilindro. Também adequado para a fixação e ajuste de dispositivos de aperto diretamente sobre a mesa da máquina. A porca hidráulica é regulada no esforço de tração para a combinação com parafusos de aperto zincados, da classe de tração 8.8, com o tamanho 100x10 e a classe 12.9, com o tamanho 70x6. Em parafusos das classes de tração 8.8 e 10.9, no funcionamento contínuo, a pressão deve ser reduzida, no caso do tamanho 70x6 (consultar para tal o diagrama).

Características:
A porca hidráulica está protegida contra a sujeira e as aparas através do raspador. Em concepções menores são possíveis maiores forças.

Observação:
Em cilindros de simples ação existe o perigo de que o líquido seja aspirado. Os cilindros devem ser protegidos da influência direta de líquidos de arrefecimento e de corte. O filtro de bronze sinterizado deve ser protegido através da respectiva disposição ou através de uma cobertura.
