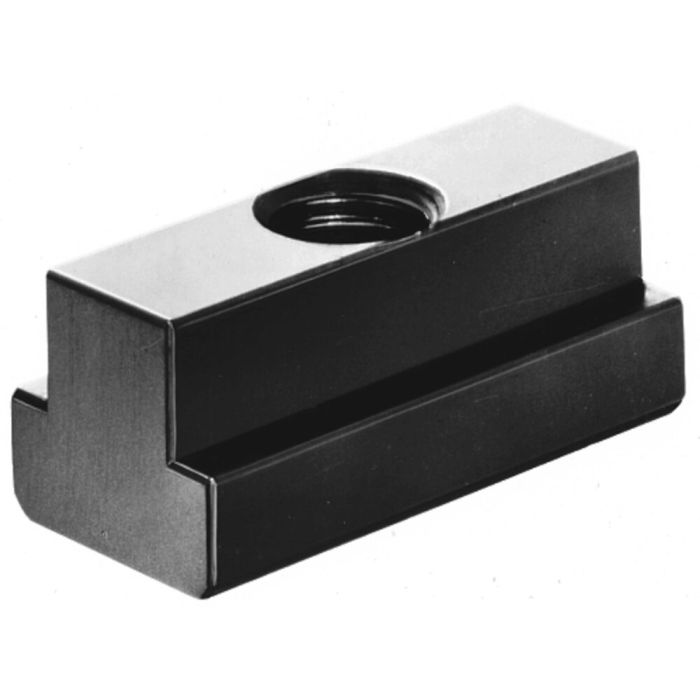

Porca para ranhuras T, longa

Rosca M5, ranhura 6 mm, força de teste 11,4 kN, comprimento 20 mm

N.º de encomenda

84640

N.º de encomenda	D x ranhura	Força de teste [kN]	A	E	H	k	L	UE	Peso [g]
84640	M5x6	11,4	5,7	10	8	4	20	50	8
84657	M6x8	16,0	7,7	13	10	6	26	50	14
84665	M8x10	29,0	9,7	15	12	6	30	50	30
84673	M10x12	46,0	11,7	18	14	7	36	50	49
84681	M12x14	67,0	13,7	22	16	8	44	25	82
84699	M14x16	-	15,7	25	18	9	50	50	120
84707	M16x18	128,0	17,7	28	20	10	56	20	170
84715	M18x20	-	19,7	32	24	12	64	10	260
84723	M20x22	196,0	21,7	35	28	14	70	-	360
84749	M24x28	282,0	27,7	44	36	18	88	-	730
84764	M30x36	448,0	35,6	54	44	22	108	-	1390

Observação:
Força de teste ver DIN 508

Vantagens:
Esta forma longa protege as ranhuras nas máquinas de precisão.
