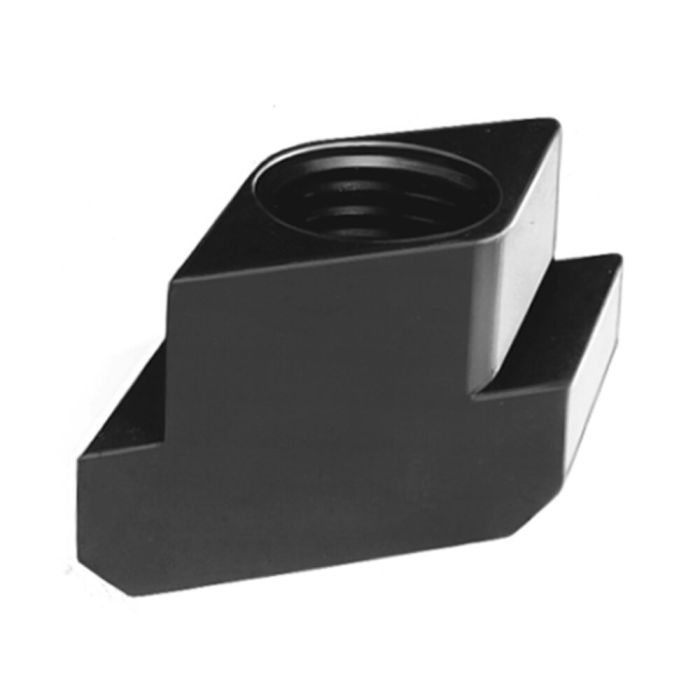

Porca “Rhombus” para ranhuras T
Aplicação:
- configuração adicional de um ponto de aperto com dispositivo já preso
- configuração subsequente de um ponto de aperto com a ranhura em T da mesa de máquina já ocupada
- inserção da porca para ranhuras T "Rhombus" de cima na ranhura em T e virada para o encosto na ranhura em T
- para ser usado em conjunto com os pinos roscados DIN 6379
Observação:
As porcas para ranhuras de guia “Rhombus” são temperadas na qualidade 10. Menor capacidade de carga comparada com tamanhos comparáveis da DIN 508, devido a reduzida superfície de rolamento nas ranhuras em guia. A união roscada deve ser feita em todo o comprimento da rosca "H".
| N.º de encomenda | 80317 |
|---|---|
| Tipo de produto | Porca para ranhuras T |
| Rosca [M] | 24 |
| Ranhura [mm] | 28 |
