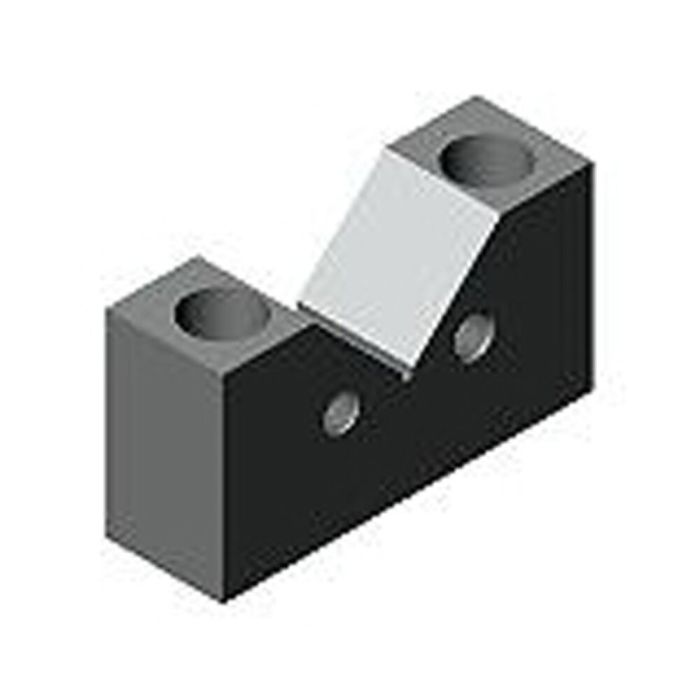

Prisma 90°

Distância focal posterior D1/2xraiz(2)+39,65 mm, ⌀ perfuração 22 mm, molde 2x50 mm

N.º de encomenda

79152

N.º de encomenda	Nº do artigo	ØD F7	Distância focal posterior H ±0,01	2R ±0,01	Peso [g]
79145	6363-12-040	16	D1/√(2)+31,37	80	1300
79152	6363-16-040	22	D1/√(2)+39,65	100	2800

N.º de encomenda	b	B1	D1	E	F	H2	L	L2	L3	m	ØS	ØS1
79145	34	19	8-80	10	44	60	110	40	30	M12	13	20
79152	44	24	10-100	13	54	75	140	50	40	M16	17	26

Observação:
Além disto, conheça nosso conjunto de correias de aperto nº 6540.

Mais informação
N.º de encomenda	79152
