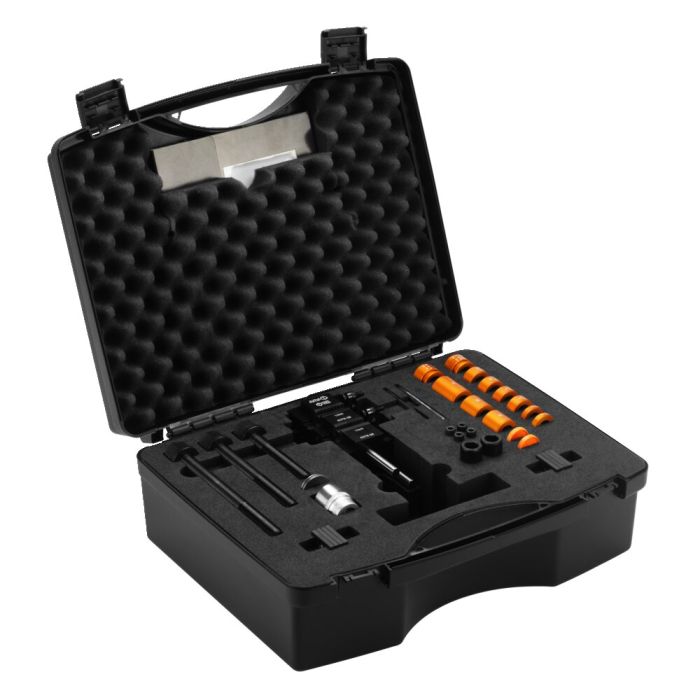

Sistema de fixação múltiplo "EasyVise"

Aplicação:
O sistema de fixação múltiplo, patenteado e versátil, foi projetado para ser utilizado em fresadoras de quatro e cinco eixos. Além disso, o sistema pode ser adaptado ao sistema de fixação de ponto zero AMF, tamanho 10 ou tamanho 20, por meio de um adaptador (nº de encomenda 568440). Além disso, é compatível com todos os fabricantes de dispositivos de aperto com o calibre de pontas de 52 mm, tamanho de rosca M8. Podem ser fixadas simultaneamente 2 ou 4 peças de trabalho. Devido ao aperto duplo em um nível de aperto, os tensionamentos no sistema de fixação são eliminadas. Depois de determinar a largura de aperto (altura da peça), o sistema é montado com as buchas distanciadoras adequadas. Os detalhes podem ser consultados no manual de montagem anexo.

Características:
- Fixação e processamento de 2 ou 4 peças simultaneamente.
- Fixação de várias peças de trabalho através de um parafuso de fixação e sequência de fixação automática.

Observação:
- As peças de trabalho não devem ser fixadas de um lado, apenas paralelamente, e devem ser fixadas a pelo menos 3/4 da largura do mordente.
- As especificações de torque devem ser respeitadas.
- Adaptador (nº de encomenda 568440) disponível opcionalmente.

Vantagens:
- Economia de tempo de equipamento ao carregar vários componentes ao mesmo tempo.
- Equipamento paralelo otimizado das peças através da sequência de fixação automática.
- Sem distorções no sistema de fixação devido à fixação dupla por nível de aperto.
- Contorno de interferência reduzido do dispositivo de aperto.
- Estrutura modular.
- Compatível com todos os fabricantes de dispositivos de aperto com o calibre de pontas de 52 mm, tamanho de rosca M8.
- A pequena dimensão de instalação do sistema de fixação garante uma ótima acessibilidade.

Sob consulta:
- Outras larguras do mordente 58 e 80 mm.
- Fixação sêxtupla.
