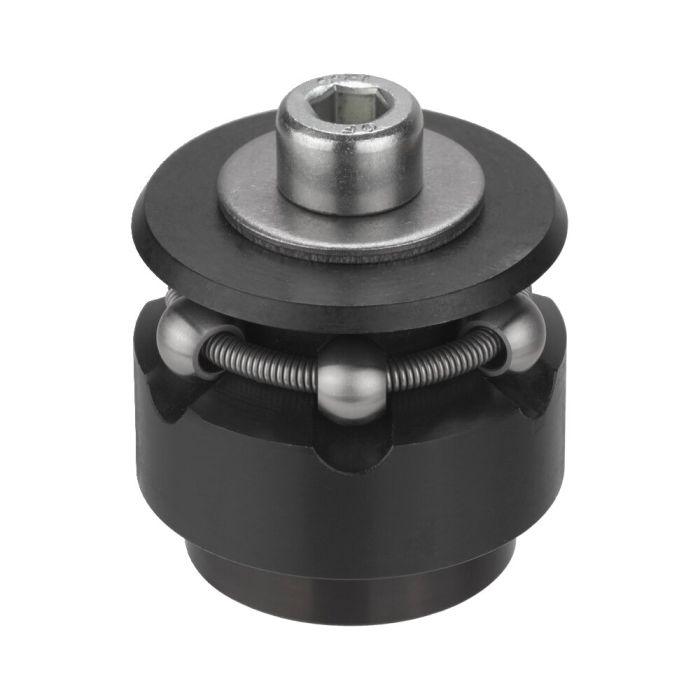

Tensor central com esfera
⌀ 30,5-38,5 mm, área de aperto 11,8-14,1 mm, força de aperto máx. 5 kN
N.º de encomenda
373407
Aplicação:
Para colocação centrada e aperto em furos, onde se podem admitir marcas leves de esferas.
Observação:
No caso de montagens profundas, D máx. deve ser considerado como orientação.
Auxiliar de montagem: Pino de retenção para determinação exata da posição das esferas. (Fornecimento sem auxiliar de montagem)
Vantagens:
- Altura de montagem reduzida
- Fixação no ponto zero
- Efeito de tração para baixo
- Fixação sem distorção
Q = quantidade de esferas
| N.º de encomenda | 373407 |
|---|---|
| Tipo de produto | Tensor central |
| Mín. diâmetro de fixação [mm] | 30.5 |
| Máx. diâmetro de fixação [mm] | 38.5 |
| Características especiais | Com esfera |
