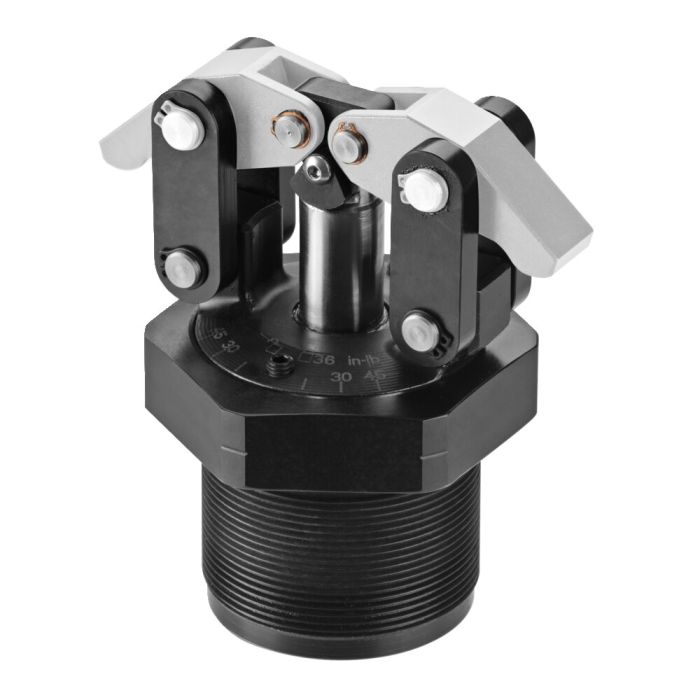

Tensor de alavanca, bilateral
Concepção:
Caixa em aço endurecido e polido. Biela do pistão endurecida e cromada. Volume de fornecimento sem alavanca de aperto. Alimentação de óleo pelo corpo do dispositivo.
Aplicação:
EO tensor de alavanca bilateral é ideal para fixação através de uma abertura de componente ou para fixação de dois componentes com um elemento de aperto.
Características:
Um mecanismo de balanceamento de carga permite uma fixação uniforme quando as superfícies da peça de trabalho estão dentro de 1,5 milímetros. A força de fixação é então distribuída uniformemente em ambos os lados. A posição das alavancas de aperto pode ser selecionada livremente em 360 graus.
Observação:
As alavancas de aperto devem ser fixadas sobre uma superfície plana.
Sp = apertar, Lo = soltar
*Informações com alavanca de aperto, padrão - Toda a força de fixação é distribuída uniformemente em ambos os lados.
**Corresponde a +/- 10˚ ângulo de fixação com alavanca de aperto, padrão
| N.º de encomenda | 570459 |
|---|---|
| Tipo de produto | Tensor de alavanca |
| Força de aperto máx. [kN] | 4.9 |
| Máx. de funcionamento [bar] | 350 |
| Curso [mm] | 16.3 |
