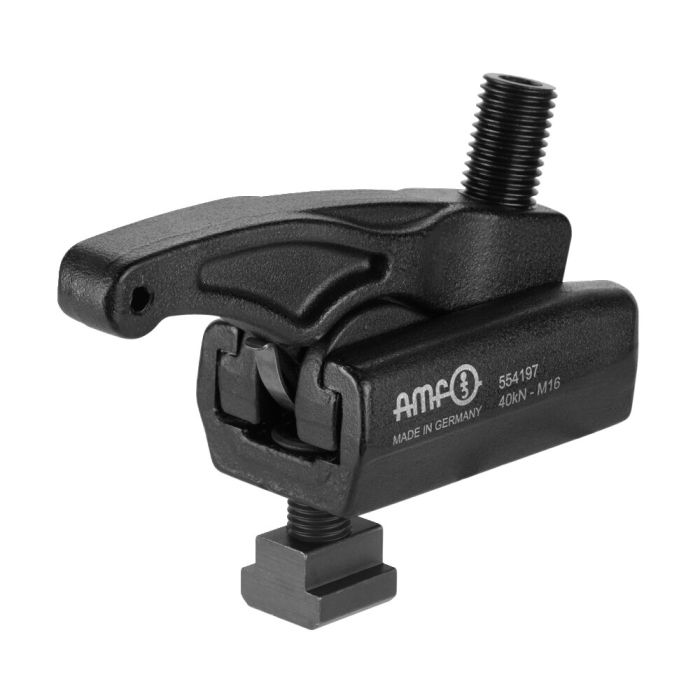

Tensor de força

Aplicação:
1. Posicionar o elemento de apoio na mesa da ferramenta e fixar com esforço de torção Md especificado.
2. Colocar o braço de fixação na posição pretendida.
3. Ao acionar o parafuso de ajuste é apertada a peça de trabalho.

Observação:
- A carga máx. pode divergir, dependendo da fixação e do estado da rosca (lubrificação).
- Para reduzir o desgaste do parafuso de ajuste, recomendamos a aplicação do lubrificante de roscas AMF nº 6339. Ela possui uma combinação com ação sinérgica de lubrificantes sólidos altamente ativos, sendo também resistente ao calor e à lavagem.
- Use apenas o conjunto de fixação AMF correspondente 7600BFS.
- Em caso de utilização do elemento de fixação sem porca de ranhura em T DIN 508, a resistência à tração da placa de encaixe deve ser de pelo menos 900 N/mm²!
- Os tamanhos 30 M16 / 44 M18 e 60 M24 não são adequados para uso com o Nº 7600Z.

Vantagens:
- altura de montagem reduzida
- forças de aperto elevadas de 22 - 60 kN
- ajustável de forma gradual em altura e comprimento
- devido à construção muito robusta, é possível uma fixação rápida, sem problemas
- montagem simples dos elementos
- Aplicação em ranhuras em T 12 - 28 mm ou placas de grade M10, M12, M16, M18, M20, M24
- 2 variantes de pontas de pressão
