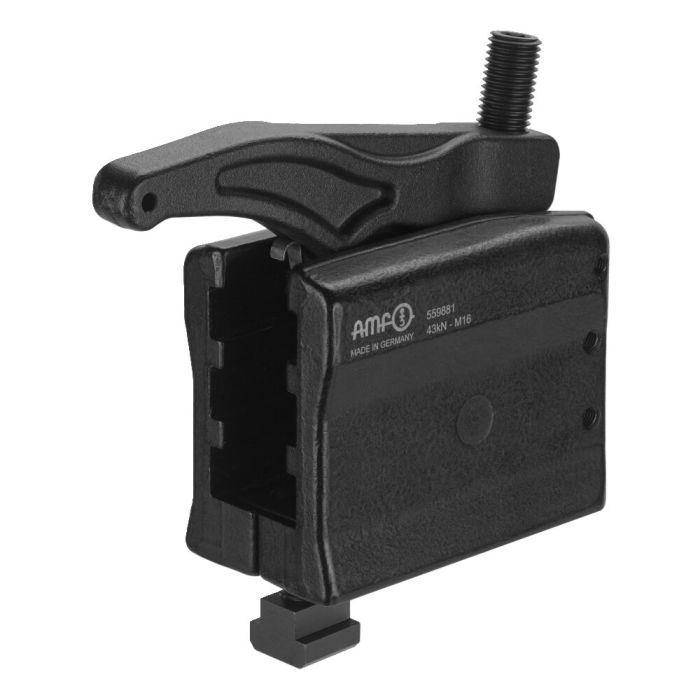

Tensor de força em 3 níveis

Aplicação:
1. Colocar o elemento de suporte na mesa da ferramenta e fixar com esforço de torção Md especificado.
2. Colocar o braço de fixação na posição pretendida.
3. Ao ativar os parafusos de ajuste, a peça é apertada.

Observação:
- A carga máx. pode divergir, dependendo da fixação e do estado da rosca (lubrificação).
- Para reduzir o desgaste do parafuso de ajuste, recomendamos a aplicação do lubrificante de roscas AMF nº 6339. Ela possui uma combinação com ação sinérgica de lubrificantes sólidos altamente ativos, sendo também resistente ao calor e à lavagem.
- Utilize o respectivo conjunto de fixação nº 7630BFS.
- Em caso de utilização do elemento de fixação sem porca de ranhura em T DIN 508, a resistência à tração da placa de encaixe deve ser de pelo menos 900 N/mm²!
- Inadequado para aplicação em máquinas e prensas de moldagem por injeção e de fundição sob pressão.

Vantagens:
- Segurança contra perdas por meio de pino roscado em todos os níveis
- intervalo de ajuste gradual triplo
- altas forças de aperto de 22 kN - 49 kN
- ajustável de forma gradual em altura e comprimento
- devido à construção muito robusta, é possível uma fixação rápida e descomplicada
- montagem simples dos elementos
- aplicação em ranhuras em T 14 - 28 mm ou placas de grade M12, M16, M20
- 2 variantes de pontas de pressão
