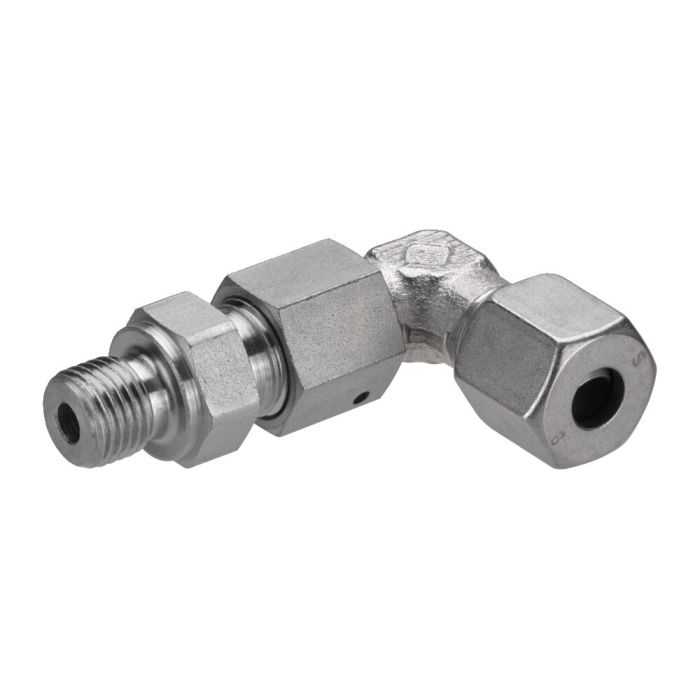

União em cotovelo ajustável, série pesada
Para tubos de aço 8 mm de diâmetro externo, 4 mm de diâmetro interno, pressão de serviço máx. 800 bar
N.º de encomenda
160200
Concepção:
Vedação da união roscada de tubo com arruela de corte conforme a ISO 8434-1 / DIN 2353. Vedação da rosca externa pela aresta vedada de acordo com a DIN 3852-2 forma B. A vedação da rosca externa também pode ser feita com o anel de vedação de cobre de acordo com a norma DIN 7603 forma A, sendo assim possível o uso múltiplo do furo de aparafusamento.
Observação:
Atenção: Não utilizar uma cinta em Teflon! Anel de vedação de cobre 1/4 nº de encomenda 69823
| N.º de encomenda | 160200 |
|---|---|
| Tipo de produto | Conexões roscadas |
| Máx. de funcionamento [bar] | 800 |
| Conexão de óleo | Rosca, Modelo aparafusado |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
Acessórios adequados
- Bocal de adaptação Nr. 160093 Pressão de serviço máx. 400 bar, interior Ø 4 mm, rosca G1/4 a G1/4, comprimento 59 mm
- Mangueira de alta pressão Nr. 63222 Para ligações de tubos, pressão de serviço máx. 450 bar, comprimento 1250 mm
- Porca de capa com arruela de corte, série pesada Nr. 184150 Para tubos de aço 8 mm de diâmetro externo, 4 mm de diâmetro interno, pressão de serviço máx. 800 bar
