União rotativa

Concepção:

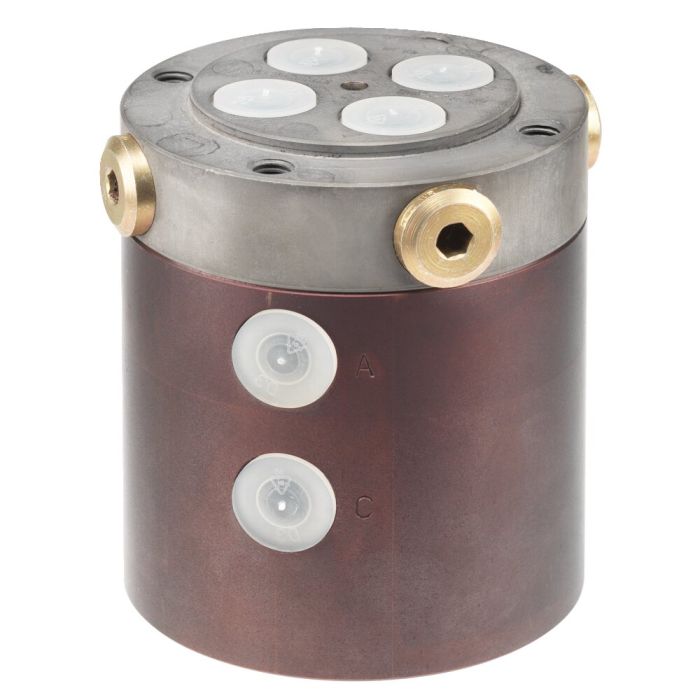

Caixa da junta rotativa em fundição esferoidal com conexões de óleo G1/4. Pistão rotativo em aço temperado nitrurado com conexões de óleo radiais e no lado frontal G1/4. Os rebaixos nas conexões do lado frontal podem ser utilizados como conexão de anel em O.

Aplicação:
As uniões rotativas transmitem fluxos de óleo hidráulico de uma peça imóvel a uma peça rotativa da máquina. Estas se encontram no eixo de um sistema rotativo. As uniões rotativas são concebidas fundamentalmente para o sistema hidráulico. Caso sejam transmitidas fluxos de ar, estas devem estar filtradas, lubrificadas e sem água. Podem ser ligados componentes hidráulicos de simples ou dupla ação. Cada furo do circuito necessita de uma ligação na caixa e no rotor.

Características:
Através de vedação de elevada qualidade é possível transferir elevadas pressões de funcionamento. Passagem de óleo de vários fios. Maior durabilidade. Construção compacta.

Observação:
A pressão máx. e a rotação máx. podem ser aplicadas simultaneamente. Ver diagrama.
As uniões rotativas têm de ser operadas sem momento de flexão. Recomendamos que parafuse a caixa rotativa aos dispositivos de aperto com as ligações e que fixe o pistão rotativo apenas contra rotação. Não exercer forças axiais! As ligações de tubagens ao pistão rotativo devem ser efetuadas apenas através de tubos flexíveis. A resistência ao atrito nas vedações depende da pressão. É necessário ter este aspecto em conta no cálculo do torque de acionamento da mesa rotativa. As uniões rotativas são, em princípio, concebidas para uma operação intermitente.
Estão disponíveis versões especiais a pedido. Consultar os valores mínimos e máximos relativos à carga no diagrama.
