Unidade da bomba

Concepção:

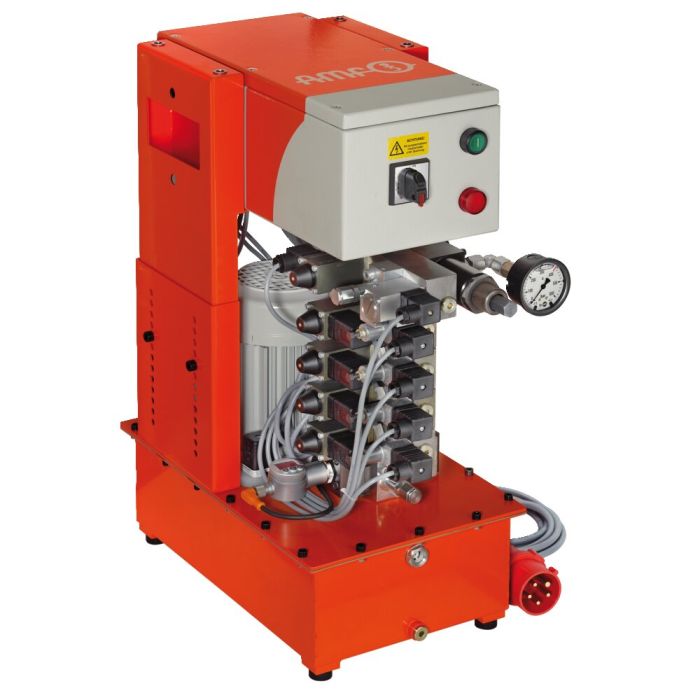

Unidade da bomba compacta, pronta para conectar, elétrica e hidraulicamente operacional. Completo com: válvula limitadora de pressão e interruptor de pressão, válvula magnética, manômetro, interruptor de boia, enchimento do óleo, comando elétr. com interruptor principal, lâmpadas de controle e tomadas de flange. Ligação elétrica completa com plug CEKON. O material fornecido inclui 2 x 5 l de óleo hidráulico HLP32.

Aplicação:
A unidade hidráulica é aplicado como elemento de acionamento para a fixação hidráulica da ferramenta (estampo). Os circuitos de aperto 1 a 4 são adequados para a aperto de ferramenta, o circuito de alimentação 5 é para acionamento da régua com esferas.

Características:
A bomba de pistão radial é acionada por um motor normalizado de corrente trifásica com uma classe de eficiência energética IE3. O motor é protegido de sobrecargas através de um interruptor de protecção do motor e de um termoelemento. Nos 4 circuitos de tensão está montada uma válvula de distribuição 3/2. Para a monitoração externa da pressão foram montados no exterior 4 interruptores de pressão (DS). No 5º circuito de aperto está montada uma válvula de distribuição 3/2, sem tensão ou corrente, bem como uma válvula de fecho para a redução da pressão e um interruptor de pressão. A configuração e o monitoramento da pressão são efetuados através de uma válvula limitadora da pressão (DBV) e um interruptor de pressão eletrónico (EDS). O valor ajustado na válvula limitadora da pressão é assumido com a tecla Mode no interruptor de pressão. Deste modo, está simultaneamente ajustado o ponto de desativação e retrocesso pré-programado.
A unidade hidráulica funciona em operação piscante. Em caso de queda de pressão, a bomba é automaticamente ligada ajustando através da válvula de pressão. A pressão de aperto é indicada no botão iluminado.
O interruptor do flutuador integrado desliga a bomba em caso de falta de óleo e emite umsinal óptico.

Observação:
Em caso de ligação de elementos ter em mente uma ventilação perfeita. A ligação das bombas em caso de queda de pressão­ só pode acontecer um máx. de 2x por minuto. A unidade hidráulica não pode funcionar permanentemente. Para a segurança do aperto de ferramenta hidráulica são utilizados dois circuitos de aperto independentes um do outro para o aperto acima e abaixo. A monitoração externa da pressão dos quatro circuitos do aperto é efetuada através do interruptor de pressão DS1-DS4. Em caso de queda de pressão de um circuito de aperto ou em caso de falta de óleo a máquina é automaticamente imobilizada.
As conexões elétricas entre o comando da prensa e unidade hidráulica devem ser efetuadas pelo cliente.
