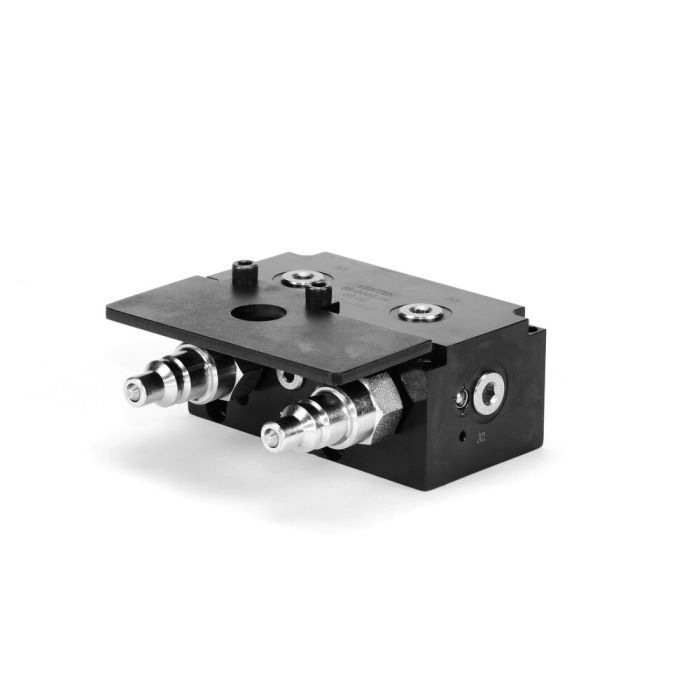

Unidade de conexão do acumulador de pressão

Concepção:
Distribuidor em aço oxidado. Válvula limitadora de pressão integrada, de ajuste fixo. Quatro ligações para o circuito, acumulador de pressão e o manômetro. Incluindo conector de acoplamento N.º 6919-20S, n.º de encomenda 320010 e adaptador G1/4 para ligação A2. No avanço e retrocesso está integrado um respiro.

Aplicação:
A unidade de conexão do acumulador de pressão é aplicado onde a unidade de tensão hidráulica é separada manualmente da unidade hidráulica após o processo de aperto, p.ex. em células de produção flexíveis ou nas máquinas de processamento com substituidor de paletes. A pressão mantém-se assim, mesmo após o desacoplamento. Pequenos vazamentos são compensadas pelo acumulador de pressão montado numa determinada área. Ver os dados técnicos do acumulador de pressão utilizado (N.º 6919S-013 ou N.º 6919S-040). Ao acoplar ou desaclopar, ambas as tubulações devem estar livres de pressão.

Observação:
É necessária a utilização de um acumulador de pressão N.º 6919S-013/040 no circuito de tensão. Para a supervisão visual da pressão deve ser adaptado um manômetro N.º 6983-1 no circuito de tensão.
