Unidade de sensores pneumática, Módulo de comando e sensores
Concepção:

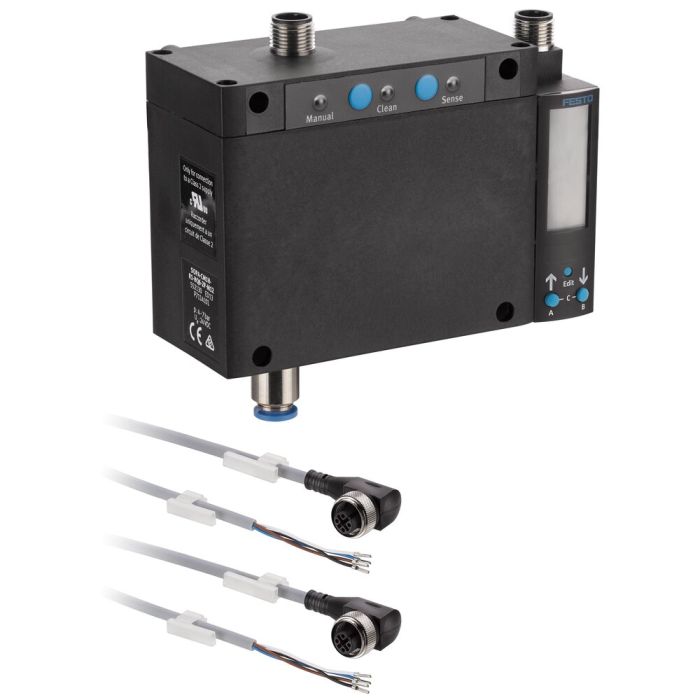

Unidade de sensores pneumática com um módulo de comando, um módulo de sensor pré-montado com Display LCD integrado para a exibição do estado de operação e dois cabos de ligação com 5 metros de comprimento cada e uma ponta aberta.
Dados técnicos cada módulo de sensor:
Área de medição de distância: 0,02 - 0,2 mm
Ligação pneumática: Q6 Conexão 6 mm
Saída elétrica: 2 Saídas de comutação PNP
Ligação elétrica: Plugue M12, codificado A
Aplicação:
Unidade de sensores pneumática para consulta e monitoramento do estado do sistema de fixação de ponto zero AMF para a automatização. Os pontos de comutação dos módulos dos sensores são apurados diretamente em procedimento Teach-in e podem subseqüentemente ser ajustados em precisão e adaptados manualmente para os requisitos individuais.
Observação:
Podem ser montados e conectados um máximo de quatro módulos sensores por módulo de controle.
O comprimento da tubulação para o módulo sensor não pode exceder 30 m.
| N.º de encomenda | 553182 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir, Módulos de fixação de sobrepor |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 5, 10, 20, 40, 150/151 |
| Consulta de automação | Controle de bloqueio, Controle de abertura, Controle de apoio, Monitoramento de pino de fixação, Suporte de interoperacionalidade, Detecção de sensor |
