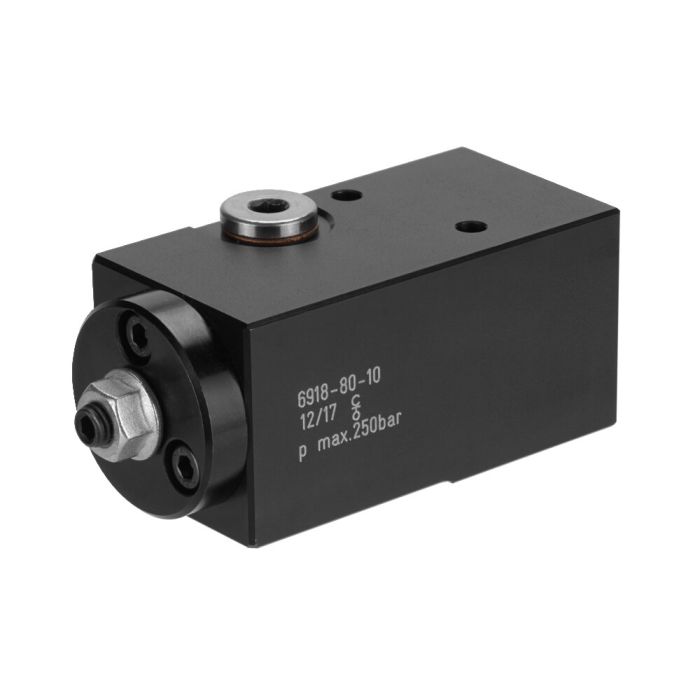

Válvula de ativação

Concepção:
Corpo base em aço polido. Esquema de conexão, NW 5, não é padronizado. Pistão de controle endurecido e válvula de retenção.
O óleo é fornecido através de canais perfurados no dispositivo de aperto.

Aplicação:
O atraso de comutação ajustável permite uma sequência de comutação dependente do tempo de elementos hidráulicos dentro de um circuito hidráulico, independente da pressão hidráulica. A válvula pode ser operada de 40 bar a no máximo 250 bar.
É possível um circuito paralelo ou em série de várias válvulas. A estrutura compacta permite uma flange da válvula diretamente ao dispositivo de aperto. Se a válvula precisar ser conectada a uma tubulação, é disponibilizada uma placa adaptadora.

Características:
O óleo hidráulico aplicado na válvula é direcionado no corpo principal na conexão P através de um estrangulador para um pistão diferencial. Ao mesmo tempo, a pressão hidráulica é aplicada a uma válvula de retenção integrada, que desliga o fluxo para a conexão A. Dependendo do ajuste do parafuso de ajuste, o pistão diferencial avança em um determinado tempo e abre uma válvula de retenção. Isso libera o fluxo da conexão P para a conexão A e fornece aos componentes hidráulicos subseqüentes óleo pressurizado. Quando a pressão hidráulica é removida, uma mola retorna o pistão diferencial para a posição inicial. O óleo hidráulico de escoamento é direcionado através de uma válvula de retenção para a conexão P.

Observação:
Respeitar o manual de montagem com indicações de construção para o construtor de dispositivos.
A pressão de funcionamento, o fluxo de volume, a temperatura e a viscosidade podem levar a mudanças na sequência de comutação. A válvula pode ser usada até uma pressão de sistema máxima de 250 bar. Os intervalos de comutação devem ser maiores que 10 segundos, para garantir o funcionamento adequado.
