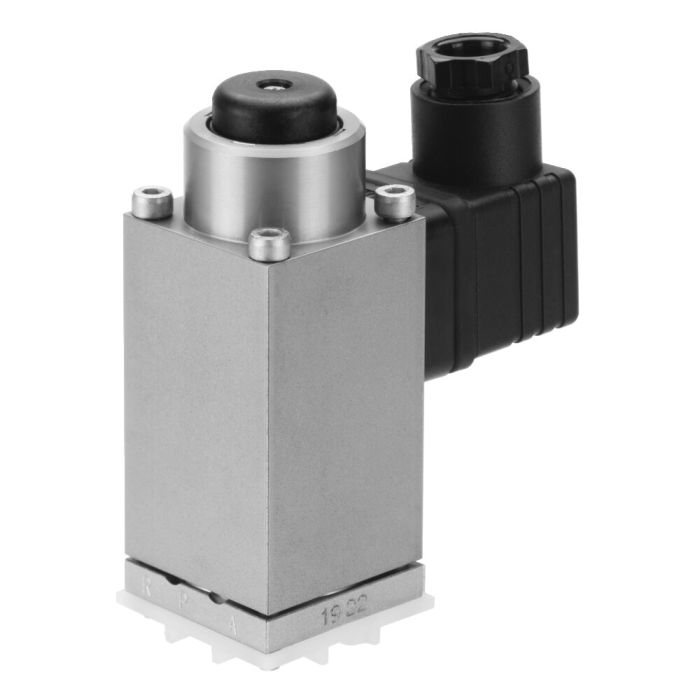

Válvula de distribuição 3/2

Concepção:
A esfera como elemento fundamental de comando é pressionada no assento endurecido através de uma mola ou de um ímã. A direção bloqueada do fluxo fica assim hermeticamente vedada. Os ímãs trabalham com e sem alavanca de desvio e são montadas e verificadas de acordo com VDE 0580. A válvula de distribuição possui um acionamento manual de emergência. No canal P está integrada uma válvula de retenção.

Aplicação:
A válvula de distribuição 3/2 vias serve para a determinação da direção do fluxo de óleo. Estas válvulas são preferentemente aplicadas para o comando direto de cilindros de simples ação.

Características:
Vedação hermética através do assento de rolamentos de esferas. Vedação dos canais do óleo da parte inferior da válvula com anéis em O. A válvula de distribuição possui uma compensação hidráulica completa, bem como uma sobreposição de conexão negativa.

Observação:
A direção do fluxo deve ser efetuado na direção das setas de acordo com o símbolo do circuito. A posição de montagem pode ser livremente escolhida. Óleo hidráulico HLP ou HLPD conforme DIN 51524 Parte 2.

Sob consulta:
Válvulas de distribuição com tensão de controle 230 V CA 50/60 Hz.
