Válvula de distribuição 3/2

Concepção:

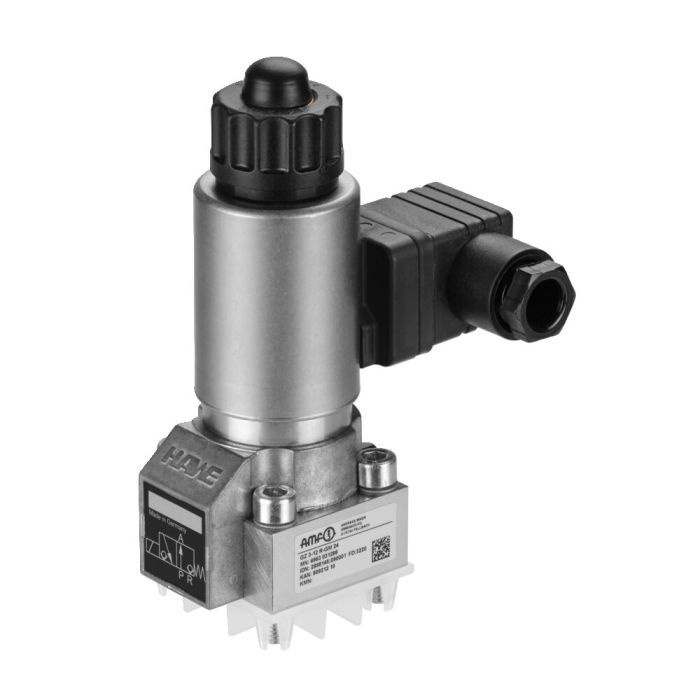

A esfera como elemento fundamental de comando é pressionada no encaixe de esfera endurecido através de uma mola ou de um ímã. O sentido de fluxo bloqueado fica assim hermeticamente vedado. Os ímãs trabalham com e sem alavanca de desvio e são montados e verificados de acordo com VDE 0580. A válvula de distribuição possui um acionamento manual de emergência. No canal P está integrada uma válvula de retenção. As bobinas magnéticas podem ser rodadas continuamente em 360°.

Aplicação:
A válvula de distribuição 3/2 vias serve para a determinação da direção do fluxo de óleo. Estas válvulas são preferentemente aplicadas para o comando direto de cilindros de simples ação.

Características:
Vedação hermética através do assento de rolamentos de esferas. Vedação dos canais do óleo da parte inferior da válvula com anéis em O. A válvula de distribuição possui uma compensação hidráulica completa, bem como uma sobreposição de conexão negativa.

Observação:
A direção do fluxo deve ser efetuado na direção das setas de acordo com o símbolo do circuito. A posição de montagem pode ser livremente escolhida. Óleo hidráulico HLP ou HLPD conforme DIN 51524 Parte 2.
